کنترل کننده مدل DVC6200 ساخت شرکت فیشر (Fisher) می باشد. کنترل کننده ولو فیشر از نوع هارت (HART) است که سیگنال کنترلی دو سیمه 4 تا 20 میلی آمپر را به خروجی پنوماتیک برای محرک تبدیل می کند.
توضیحات
کنترل کننده ولو فیشر مدل DVC6200 ساخت شرکت فیشر (Fisher) از زیر مجموعه های کمپانی امرسون می باشد. این کنترل ولو از نوع هارت (HART) است که سیگنال کنترلی دو سیمه 4 تا 20 میلی آمپر را به خروجی پنوماتیک برای محرک تبدیل می کند. با طراحی مدولار، اجزای کار حیاتی کنترل کننده ولو فیشر را می توان بدون حذف سیم کشی میدانی یا لوله پنوماتیک جایگزین کرد. طراحی دو مرحله ای پاسخ سریع به تغییرات گام بزرگ و کنترل دقیق برای تغییرات کوچک نقطه تنظیم را فراهم می کند. سیستم فیدبک یک آهنربای غیرتماسی است که می تواند فیدبک موقعیت را تشخیص دهد.
درصورت بروز مشکل، این شیر می تواند به طور خودکار به حالت کنترل فشار برگردد تا شیر در حالت عملیاتی بماند. همچنین حالت Performance Diagnostics ، دسترسی به تست دینامیکی کامل مجموعه شیر شامل Valve Signature، باند خطای دینامیکی، پاسخ پله و بررسی ضربه را فراهم می کند. این آزمایشات باعث تغییر نقطه تنظیم ابزار با نرخ کنترل شده و در حالی انجام می شود که مونتاژ شیر از فرآیند جدا شده است.
مشخصات کنترل کننده ولو فیشر مدل DVC6200
| Description | Specifications |
| Available Mounting | Sliding-stem linear and Quarter-turn rotary actuators |
| Communication Protocol | HART 5 or HART 7 |
| Input Signal | 4-20mA DC |
| Output Signal | 6-140Psi |
| Action | Single direct, single reverse or double action |
| Air Consumption | 0.38 normal m3/hr at 1.4bar, 1.3 normal m3/hr at 5.5 bar |
| Operating Ambient Temperature Limits | -40 to 85℃ (-40 to 185℉) |
| Independent Linearity | ±0.50% of output span |
| Vibration Testing Method | ANSI/ISA‐S75.13.01 Section 5.3.5 |
| Electromagnetic Compatibility | EN 61326‐1:2013, Emissions—Class A |
| Electrical Classification | CSA— Intrinsically Safe, Explosion‐proof, Division 2, Dust Ignition‐proof FM— Intrinsically Safe, Explosion‐proof, Non-Incentive, Dust Ignition‐proof ATEX— Intrinsically Safe, Flameproof, Type n, Dust by intrinsic safety IECEx— Intrinsically Safe, Flameproof, Type n, Dust by intrinsic safety or by enclosure |

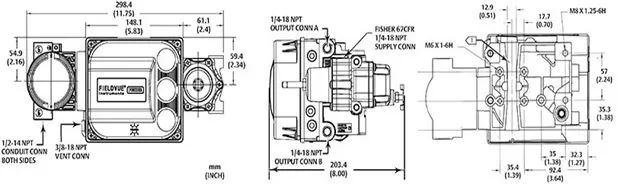

ابعاد و مونتاژ کنترل کننده ولو DVC6200 فیشر
