پمپ وکیوم RV از برند ادواردز

مقدمه

پمپ‌های وکیوم (خلاء) از جمله تجهیزات حیاتی در صنایع مختلف، آزمایشگاه‌ها و خطوط تولید هستند که وظیفه ایجاد فضای بدون گاز یا کم فشار را بر عهده دارند. پمپ وکیوم سری RV از برند ادواردز (EDWARDS) یکی از مطرح‌ترین انتخاب‌ها در بازار تجهیزات وکیوم بوده و به دلیل ویژگی‌های منحصربه‌فرد، کیفیت ساخت بالا و طیف وسیعی از کاربردها مورد توجه طیف گسترده‌ای از مصرف‌کنندگان صنعتی قرار گرفته است.

در این مقاله سعی شده است با رویکردی جامع و ساختاریافته به معرفی این سری پمپ‌ها، مشخصات فنی، کاربردها، مزایا، معایب، مدل‌های مختلف، تفاوت‌ها، سرویس و نگهداری، استانداردها و مقایسه با رقبا پرداخته شود تا راهنمایی کاملاً کاربردی و به‌روز در اختیار خریداران، مهندسان و بهره‌برداران قرار گیرد.

معرفی پمپ وکیوم RV ادواردز

شرکت ادواردز (Edwards) یکی از پیشگامان صنعت پمپ خلاء در دنیا با بیش از یک قرن سابقه (از سال 1920 در انگلستان)، شناخته می‌شود. این شرکت طی این مدت با تکیه بر نوآوری و کیفیت محصولات خود، سهم قابل توجهی از بازار جهانی پمپ وکیوم را در اختیار دارد و انواع پمپ‌های روغنی، خشک، توربومولکولار و بوستر را تولید می‌کند.

سری RV به‌عنوان خانواده‌ای از پمپ‌های وکیوم دو مرحله‌ای روتاری (Rotary Vane) کلاسیک وکارآمد، بعنوان انتخابی استاندارد برای مصارف صنعتی و آزمایشگاهی برای تولید خلاء به شمار می‌رود. این سری شامل مدل‌های مختلف با ظرفیت و ویژگی‌های متفاوت است که تطبیق‌پذیری بالایی با نیازهای متنوع صنعتی – آزمایشگاهی دارد.

مشخصات فنی سری RV

در جدول زیر، ویژگی‌ها و مشخصات مهم هر یک از مدل‌های اصلی سری RV ارائه شده است:

• فشار نهایی: 2×10⁻³ میلی‌بار (در حالت High Vacuum)
• صدای تولیدی: حدود 48 تا 50 دسی‌بل، بسیار پایین‌تر از اکثر پمپ‌های مشابه
• روغن مصرفی: Edwards Ultragrade 19، MOLYVACUUM3000 و یا روغن های مشابه، با ظرفیت 0.7 تا 1 لیتر با توجه به مدل
• محدوده دمای عملکرد: 12 تا 40 درجه سانتی‌گراد
• محافظت الکتریکی: IP44 (تک‌فاز)، IP54 (سه‌فاز)
• سرعت چرخش: 1470-1500 دور در دقیقه برای 50Hz.

ویژگی‌های پمپ وکیوم RV

• کنترل گاز بالاست سه حالته: انتخاب عملکرد بین خلاء نهایی و تخلیه با حجم بالا
• شیر ورودی سریع (ASB): جلوگیری از برگشت هوا و روغن به سیستم هنگام توقف پمپ
• موتورهای سه و تک‌فاز با سازگاری ولتاژ و فرکانس متنوع
• کاهش دهنده نویز و ارتعاش
• دسترسی آسان به نماگیر روغن (sight glass) و تخلیه سریع روغن

تفاوت های کلیدی مدل‌های مختلف سری RV

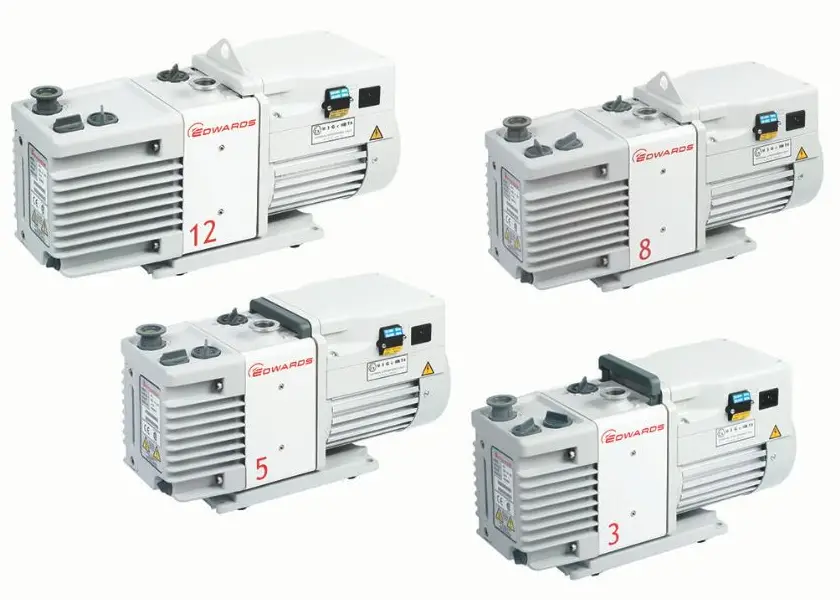

وکیوم پمپ RV برند ادواردز شامل چهار مدل اصلی (RV3، RV5، RV8، RV12) است که تفاوت اصلی آنها عمدتاً در ظرفیت مکش و ابعاد می‌باشد. تمامی مدل‌ها فشار نهایی یکسانی دارند که بر اساس حجم کار مورد نیاز انتخاب می‌شوند:

• RV3: مناسب برای کاربردهای سبک (آزمایشگاه کوچک، تجهیزات تحقیقاتی پایه) با ظرفیت کم
• RV5: متوسط، رایج در آزمایشگاه‌ها و برخی خطوط تولید
• RV8: مناسب برای مصارف نیمه‌صنعتی، خطوط تولید با بار وکیوم بیشتر
• RV12: بیشترین ظرفیت مکش در این خانواده، گزینه برای صنایع بزرگ، پایلوت پلنت‌ها و تولید انبوه.

تفاوت‌های ثانویه مربوط به اندازه، وزن، توان موتور و (در برخی مدل‌ها) سطح صدا است. اما کلیه مدل‌ها از ساختار دو مرحله‌ای روتاری، شیر ASB، و کنترل گاز بالاست بهره می‌برند.

کاربردهای صنعتی پمپ‌ وکیوم RV

پمپ وکیوم سری RV به دلیل عملکرد پایدار، خلاء نهایی بالا و طراحی کم‌صدا در طیف گسترده‌ای از صنایع و کاربردها مورد استفاده قرار می‌گیرد. مهمترین حوزه‌ها عبارت‌اند از:

• صنایع داروسازی: بسته‌بندی، خشک کردن انجمادی، انتقال محفظه‌ها
• پالایشگاه‌ها و صنایع نفت و گاز: وکیوم تجهیزات فرآیندی و آزمایشگاهی
• نیروگاه‌های هسته‌ای و صنایع نظامی: سیستم‌های خلاء ویژه
• صنایع غذایی و بهداشتی: بسته‌بندی، خشک‌کنی، تهویه و استریلیزاسیون
• صنایع کاشی و سرامیک: فرمینگ و قالب‌زنی تحت خلاء
• ساخت تجهیزات پزشکی و آزمایشگاهی: میکروسکوپی الکترونی، طیف سنجی جرمی
• کاربردهای شیمیایی و تحقیق و توسعه (R&D)
• بسته‌بندی صنعتی و فرمینگ مواد
• تخلیه و پر کردن گاز در سیستم‌های برودتی
• پمپ پشتیبان برای بوستر وکیوم یا توربوپمپ‌ها
• صنعت شیشه‌سازی، باتری‌سازی، صنایع فولاد، فیلتراسیون و خشک‌کن‌ها.

این دامنه گسترده کاربرد ناشی از انعطاف‌پذیری عملکرد، پایداری و استفاده آسان پمپ وکیوم RV است که آن را گزینه‌ای مناسب در بسیاری از محیط‌های آکادمیک و صنعتی می‌سازد.

معایب و محدودیت‌های سری RV

۱. نیاز مستمر به تعویض و کنترل روغن

مهمترین دغدغه در استفاده از پمپ‌های RV، حساسیت به کیفیت و سطح روغن مصرفی است. استفاده از روغن با کیفیت پایین یا عدم تعویض منظم روغن منجر به کاهش عمر مفید و خرابی‌های ساختاری پمپ می‌گردد. در صنایع با بخارات خورنده، آلودگی سریع روغن نیز ممکن است رخ دهد.

۲. حساسیت به ذرات گرد و غبار و آلودگی بخارها

با وجود سیستم‌های فیلتراسیون، در محیط‌های فوق‌العاده آلوده، ورود ذرات معلق یا مواد شیمیایی خورنده می‌تواند به پره‌ها و محفظه داخلی آسیب بزند و استهلاک قطعات را افزایش دهد.

۳. ظرفیت مکش محدود برای کاربردهای بزرگ‌مقیاس

مدل‌های RV تنها تا حداکثر 12 مترمکعب بر ساعت (RV12) را پوشش می‌دهند. برای کاربردهای صنعتی بزرگ‌تر ضرورت استفاده از سری‌های EM یا EOSi با ظرفیت بالاتر وجود دارد.

۴. نیاز به سرویس تخصصی در برخی عملیات (شیمیایی-تخصصی)

در کاربردهایی مانند پمپیج گازهای خورنده یا اکسیژن غنی، نیاز به روغن ویژه (PFPE) یا تعمیرات اختصاصی وجود دارد که ممکن است هزینه و پیچیدگی را افزون کند.

۵. حساسیت به دمای محیط و نوسانات برق

دماهای بالاتر از 40 درجه سانتی‌گراد یا نوسانات شدید برق ممکن است خرابی موتور، عملکرد نامطلوب یا اخلال در فرآیند ایجاد نماید.

۶. افزایش هزینه نگهداری در صنایع با گازهای خورنده/آلی

تعویض قطعات مصرفی، فیلتر و روغن در محیط‌های خورنده یا دارای ترکیبات آلی افزایش می‌یابد که هزینه نگهداری سالانه را بالا می‌برد.

نگهداری و سرویس پمپ وکیوم RV

• بررسی و تعویض منظم روغن: بهترین راندمان و دوام زمانی حاصل می‌شود که سطح روغن هر روز بررسی و روغن وکیوم طبق توصیه سازنده هر ۱۰۰۰ ساعت یا سریع‌تر (در صورت آلودگی) تعویض شود.

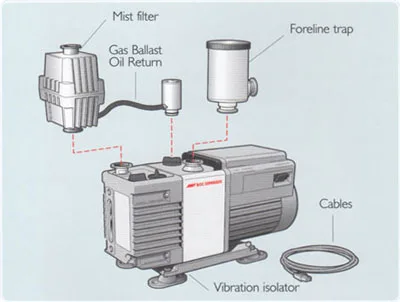

• کنترل دوره‌ای فیلترها: سرویس و تعویض فیلتر ورودی و خروجی (سپراتور) جهت جلوگیری از ورود گرد و غبار یا پخش روغن به محیط
• بازرسی و تمیزکاری پره‌ها: در صورت کاهش راندمان یا شنیدن سر و صدای غیرعادی، پره‌ها و محفظه داخلی باید تمیز یا تعویض شوند.
• بازرسی فن موتور و تهویه: تمیزکاری فن و اطمینان از گردش هوا به ویژه در محیط‌های صنعتی گرم یا آلوده
• دسترسی به قطعات یدکی/کیت سرویس: نمایندگی‌های مجاز ادواردز، کیت‌های سرویس شامل پره، اورینگ، فیلتر و … را ارائه می‌دهند.

کاربران باید چک‌لیست‌های سرویس روزانه، هفتگی و ماهانه را بر اساس کاتالوگ پمپ و شرایط محیطی خود تهیه و اجرا نمایند تا پمپ حداکثر عمر مفید را داشته باشد.

عملکرد شیر ASB در پمپ‌های RV

شیر ASB (Anti Suck-Back Valve) یا همان “شیر ضد برگشت” جزو ویژگی‌های کلیدی و متمایز پمپ‌ وکیوم RV است. نقش این شیر:

• در هنگام قطع برق یا توقف پمپ (خاموش شدن): شیر ASB به سرعت ورودی را می‌بندد (در کمتر از 0.4 ثانیه)، از ورود هوا و برگشت روغن و غبار به فضای خلاء و سیستم اصلی جلوگیری کرده و از آلوده شدن دستگاه‌های متصل به خلاء پیشگیری می‌کند.
• در فرآیند راه‌اندازی: پمپ تنها پس از اطمینان از پایداری مکانیکی و فشار روغن مناسب، شیر ASB را باز می‌کند که از ورود ناگهانی هوا به پمپ جلوگیری می‌گردد.

این سیستم نه تنها باعث افزایش طول عمر پمپ و حفظ کیفیت فرآیند می‌شود، بلکه از خطر آلودگی محصولات حساس (مانند داروها یا لایه‌نشانی‌های دقیق) نیز به شدت جلوگیری می‌کند.

شرایط نصب و محیط کاری پمپ RV

• نصب بر روی سطح صاف و تراز: عدم تراز بودن پمپ باعث افزایش لرزش و کاهش عمر پره‌ها می‌شود.
• فضای کافی دور پمپ: حداقل فاصله ۲۵ میلی‌متر از دیواره یا سایر تجهیزات جهت اطمینان از تهویه مناسب هوای اطراف پمپ توصیه می‌گردد.
• تهویه مناسب محیط: به دلیل وجود بخار روغن در خروجی، محیط باید دارای جریان هوا باشد تا از تجمع بخار و آلودگی هوای داخلی جلوگیری شود.
• برق تغذیه پایدار: استفاده از ولتاژ و فرکانس مطابق نام‌نویس پمپ لازم است.
• عدم قرارگیری در معرض مستقیم گرد و غبار و رطوبت زیاد: هرگونه ذرات جامد یا رطوبت بالا می‌تواند روغن پمپ را آلوده و خرابی قطعات را تسریع کند.
• قابلیت نصب در محیط‌های انفجاری (در صورت ATEX): برخی مدل‌ها (مانند RV ATEX) با مجوز کار در محیط حاوی گازهای انفجاری ارائه شده‌اند.

گواهینامه‌ها و استانداردهای سری RV

• ISO 9001: تضمین کیفیت مدیریت تولید و خدمات پس از فروش
• ISO 14001: سازگاری با استانداردهای زیست‌محیطی در طراحی و تولید
• ATEX (Ex II 2G IIC T4 و Ex II 3G Ex h IIB T4 Gc): قابلیت کار در محیط‌های دارای خطر انفجار/گاز قابل اشتعال برای مدل‌های خاص
• EN292 و EN1012-2: استانداردهای اروپایی ایمنی صنعتی
• IEC1010 و CSA: ایمنی الکتریکی و سازگاری با شبکه‌های برق بین‌المللی
• برخی مدل‌ها تاییدیه UL و CE نیز دارند.

مقایسه سری RV با سایر سری‌های ادواردز

ادواردز وکیوم برای نیازها و بازارهای متعدد، پمپ‌های متفاوتی تولید می‌کند:

• سری EM: مناسب مواردی با ظرفیت خلاء بسیار بالا؛ وزن و صدا بیشتر نسبت به RV ولی فشار نهایی بهتر (در مدل‌های بزرگ‌تر)
• سری nES/nES EX: تک مرحله‌ای، ضد انفجار (ATEX)، مناسب خطوط صنعتی و شرایط با خطر بالا؛ خلاء نهایی کمتر نسبت به RV و EM
• سری EOSi: اسکرو، خشک، بدون انتشار روغن، مناسب کاربردهای خاص صنایع غذایی، دارو و شیمیایی سنگین – توان و ظرفیت بسیار بالا
• RV: اپتیمایز برای کاربری عمومی و آزمایشگاهی، جمع و جور، نصب و نگهداری آسان، قیمت اقتصادی تر.

انتخاب و خرید وکیوم پمپ RV مناسب

انتخاب مدل باید با توجه به:

• ظرفیت مورد نیاز (m³/h): تناسب بین ظرفیت مکش و حجم کاری مهم است.
• نوع فرآیند: اگر کاربرد عمدتاً آزمایشگاهی یا دارای حساسیت به صدا و آلودگی است، RV مناسب‌ترین گزینه است.
• شرایط محیطی: برای محیط‌های گرم یا انفجاری باید مدل‌های مناسب‌تر با استاندارد ATEX انتخاب شوند.
• بودجه: سری‌های RV نسبت به مدل EM و EOSi قیمت مقرون‌به‌صرفه‌ای دارند.

مدل‌های استوک با قیمت پایین‌تر نیز در بازار ایران موجودند اما باید وضعیت سلامت، عمر موتور و اصالت قطعات بررسی گردد.

مقایسه عملکرد سری RV با رقبا

در بازار ایران و جهان، برندهای زیر مهم‌ترین رقبا یا همرده‌های پمپ وکیوم RV را تشکیل می‌دهند:

• Busch – سری R5: عملکرد مشابه، ظرفیت متنوع، اما اغلب صدای کاری بالاتر، تعمیرات پیچیده‌تر و قیمت بالاتر
• Leybold: کیفیت عالی، اما هزینه راه‌اندازی و نگهداری بالاتر است.
• Becker، Value، HUCKEPACK، Woosung (وسونگ) و دیگر برندهای آسیایی که معمولاً ارزان‌تر هستند اما کیفیت و طول عمر پایین‌تری دارند.
• سری EM و nES خود ادواردز: برای ظرفیت بالاتر یا کاربردهای خاص

جمع‌بندی نهایی و توصیه‌ها

پمپ وکیوم روغنی سری RV ادواردز به عنوان گزینه‌ای مطمئن، کارآمد و اقتصادی، در رده پمپ‌های خلاء آزمایشگاهی، نیمه‌صنعتی و صنعتی سبک جایگاه ممتازی دارد. ترکیب راندمان بالا، صدای کاری پایین، قابلیت تطبیق با شرایط مختلف، نگهداری ساده و وجود قطعات یدکی فراوان، انتخاب این سری را برای بسیاری از صنایع و آزمایشگاه‌ها توجیه‌پذیر می‌نماید.

با این حال، برای کاربردهای با ظرفیت بسیار بالا یا محیط‌های خورنده و دارای خطر انفجار باید مدل مناسب‌تر یا حتی سایر سری‌ها را انتخاب نمود. در صورت نگهداری صحیح و رعایت نکات سرویس، این تجهیزات عمر بالایی داشته و به طور میانگین ده‌ها هزار ساعت کار بدون مشکل تحویل می‌دهند.

در هر صورت توصیه می‌شود قبل از خرید، برای مشاوره فنی تخصصی و بررسی نیازهای دقیق کاربری خود با کارشناسان ما در تماس باشید.
