مقدمه
پمپ وکیوم روتاری لیبولد سری L از خانواده TRIVAC D، به عنوان یکی از پیشرفتهترین و قابلاعتمادترین راهکارهای ایجاد خلأ در صنایع و آزمایشگاهها شناخته میشوند. این سری با بهرهگیری از فناوری دو مرحلهای روتاری و طراحی بهینه، توانسته است تعادلی بینظیر میان عملکرد، دوام، هزینههای مالکیت و سهولت نگهداری ایجاد کند. در این مقاله، به معرفی کامل این خانواده، ویژگیهای فنی، مزایا، کاربردها، تفاوت مدلها، نکات انتخاب و نگهداری، و سایر جنبههای کلیدی پرداخته خواهد شد.
وکیوم پمپ لیبولد سری TRIVAC L
پمپهای TRIVAC L نسل جدید پمپهای وکیوم روغنی دو مرحلهای شرکت لیبولد هستند که با هدف پاسخگویی به نیازهای متنوع صنعتی و آزمایشگاهی طراحی شدهاند. این پمپها با بهرهگیری از سیستم خنککاری هوا، قابلیت اطمینان بالا و هزینههای پایین نگهداری، گزینهای ایدهآل برای کاربردهای پیوسته و سنگین محسوب میشوند. سری TRIVAC L با مدلهای مختلف (D5L، D12L، D40L، D63L، D90L) طیف وسیعی از ظرفیتهای پمپاژ را پوشش میدهد و با استانداردهای جهانی سازگار است.
در این سری، استفاده از روغن وکیوم LVO 130 به عنوان سیال کاری، عملکرد بهینه و طول عمر بالای قطعات داخلی را تضمین میکند. همچنین، طراحی ماژولار و قابلیت سفارشیسازی موتور و سیستمها، امکان تطبیق با نیازهای خاص هر صنعت را فراهم میسازد. پمپهای TRIVAC L به راحتی با پمپهای روتس (Roots) ترکیب شده و میتوانند فشار پایه تا 10^-3 میلیبار را فراهم کنند.
ویژگیهای فنی TRIVAC L

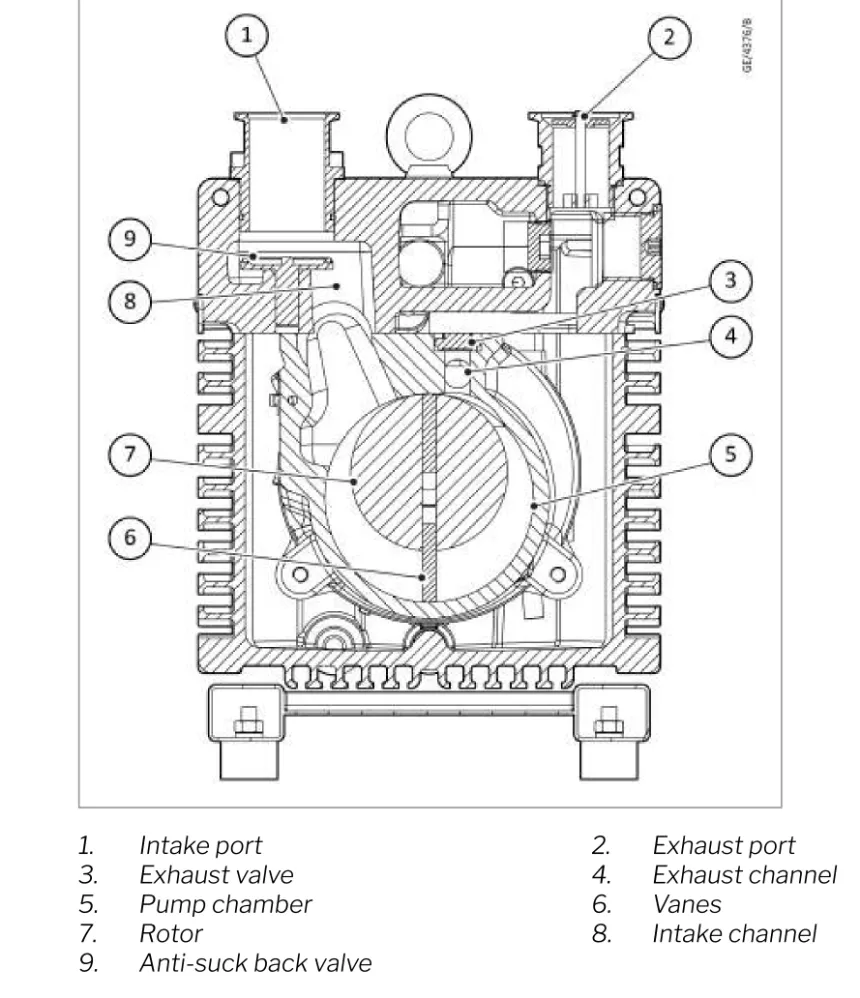

وکیوم پمپ لیبولد سری TRIVAC L بر اساس اصل روتاری وین (روتاری پرهای) دو مرحلهای کار میکنند. این ساختار باعث دستیابی به فشار نهایی پایین، ظرفیت پمپاژ بالا و تحمل مناسب در برابر بخار آب میشود. در ادامه، مهمترین ویژگیهای فنی این سری را مرور میکنیم:
- سیستم دو مرحلهای روتاری وین: افزایش راندمان و دستیابی به فشار نهایی پایینتر نسبت به پمپهای تکمرحلهای.
- خنککاری با هوا: عدم نیاز به سیستم خنککننده خارجی و کاهش پیچیدگی نصب.
- روغنکاری اجباری یاتاقانها: افزایش دوام و قابلیت اطمینان در فشارهای ورودی بالا (تا 1000 میلیبار).
- شیشه نمایش سطح روغن: کنترل آسان وضعیت روغن و تسهیل سرویسهای دورهای.
- شیر گاز بالاست سهمرحلهای: افزایش تحمل بخار آب و جلوگیری از چگالش بخارات در محفظه پمپ.
- قابلیت نصب موتورهای مختلف: سازگاری با استانداردهای برق اروپا، آمریکا، ژاپن و چین.
- پورتهای اتصال استاندارد KF: سهولت در نصب و یکپارچهسازی با سیستمهای دیگر.
- طراحی ماژولار: امکان تعویض و تعمیر آسان قطعات داخلی و افزایش عمر مفید پمپ.
مزایا و نقاط قوت وکیوم پمپ لیبولد سری L
پمپ های لیبولد TRIVAC L به دلیل طراحی پیشرفته و استفاده از فناوریهای نوین، مزایای متعددی نسبت به رقبا و نسلهای قبلی دارند. برخی از مهمترین مزایا عبارتاند از:
- تعادل عالی میان عملکرد و هزینههای مالکیت: مصرف انرژی پایین، راندمان بالا و کاهش هزینههای نگهداری و تعمیرات.
- قابلیت اطمینان و دوام بالا: استفاده از مواد مقاوم و طراحی بهینه قطعات داخلی، عمر طولانی و کاهش خرابیهای ناگهانی را تضمین میکند.
- سرویس و نگهداری آسان: دسترسی راحت به قطعات مصرفی مانند روغن، فیلترها و شیشه سطح روغن، کاهش زمان توقف تولید را به همراه دارد.
- سازگاری با فرآیندهای مرطوب: شیر گاز بالاست سهمرحلهای و طراحی ویژه برای تحمل بخار آب، این پمپها را برای کاربردهای با رطوبت بالا مناسب میسازد.
- قابلیت سفارشیسازی: امکان انتخاب موتور، روغن و لوازم جانبی متناسب با نیاز هر پروژه.
- صدای کم و لرزش پایین: مناسب برای محیطهای حساس به نویز مانند آزمایشگاهها و مراکز تحقیقاتی.
- پشتیبانی فنی و خدمات پس از فروش گسترده: شبکه جهانی خدمات لیبولد، تامین قطعات یدکی و سرویسهای تخصصی را تضمین میکند.
کاربردهای صنعتی و آزمایشگاهی پمپ وکیوم TRIVAC L
پمپهای TRIVAC L به دلیل انعطافپذیری و قابلیت اطمینان بالا، در طیف وسیعی از صنایع و آزمایشگاهها مورد استفاده قرار میگیرند. برخی از مهمترین کاربردها عبارتاند از:
- صنایع برودتی و تهویه مطبوع: شارژ سیستمهای یخچال، کولر و پمپهای حرارتی.
- تولید لولههای حرارتی و تجهیزات حرارتی: تخلیه محفظهها و ایجاد خلأ اولیه.
- کورههای صنعتی و متالورژی: پشتیبانی از فرآیندهای حرارتی و عملیات سطحی.
- تولید و جوشکاری صنعتی: حذف گازهای مزاحم و بهبود کیفیت جوش.
- سیستمهای آشکارسازی نشتی: ایجاد خلأ برای تست نشتی در تجهیزات حساس.
- تولید مخازن عایق و تانکهای LNG: تخلیه و آمادهسازی مخازن برای ذخیرهسازی گازهای مایع.
- تصفیه و دیگازسازی روغن: حذف گازهای محلول و افزایش کیفیت روغنهای صنعتی.
- تجهیزات آزمایشگاهی و تحقیقاتی: پشتیبانی از دستگاههای طیفسنجی، میکروسکوپ الکترونی، و تجهیزات خلأ بالا.
- خشککردن انجمادی (Freeze Drying): در صنایع غذایی و دارویی برای حذف آب از محصولات حساس.
- پوششدهی لایه نازک و صنایع نیمههادی: ایجاد خلأ اولیه برای فرآیندهای پوششدهی و تولید کریستالهای خاص.
- کاربردهای ویژه: کشیدن کریستالهای یاقوت، SiC و سایر مواد برای صنایع نیمههادی و خورشیدی.
مقایسه مدلهای D5L، D12L، D40L، D63L، D90L — مشخصات پایه
در جدول زیر، مشخصات فنی کلیدی مدلهای مختلف سری TRIVAC L ارائه شده است:
| مدل | سرعت اسمی پمپاژ (m³/h) | سرعت پمپاژ واقعی (m³/h) | فشار نهایی بدون گاز بالاست (mbar) | فشار نهایی با گاز بالاست (mbar) | تحمل بخار آب (mbar) | ظرفیت بخار آب (g/h) | حجم روغن (l) | توان موتور (kW) | سطح صدا (dB(A)) | وزن (kg) | ابعاد (mm) (L×W×H) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D5L | 5.8 | 5.1 | 2×10⁻³ | 3×10⁻² / 1×10⁻¹ | 11 / 32 | 40 / 120 | 0.45~0.7 | 0.37 | 50 | 24 | 479×174×272 |
| D12L | 14.2 | 12 | 2×10⁻³ | 3×10⁻² / 6×10⁻² | 5 / 28 | 40 / 250 | 0.75~1 | 0.37 | 50 | 27.5 | 533×174×272 |
| D40L | 49 / 59 | 42 / 50 | 3×10⁻³ | 6×10⁻³ / 2×10⁻² | 35 | 1090 / 1308 | 3.1~4.1 | 1.1 / 1.3 | 58 / 60 | 78 | 725×244×352 |
| D63L | 67 / 80 | 60 / 72 | 3×10⁻³ | 6×10⁻³ / 2×10⁻² | 30 | 1334 / 1601 | 3.3~4.3 | 1.5 / 1.8 | 58 / 60 | 84 | 781×244×352 |
| D90L | 92 / 110 | 79 / 95 | 3×10⁻³ | 6×10⁻³ / 2×10⁻² | 25 | 1464 / 1757 | 3.6~4.6 | 2.2 / 2.6 | 58 / 60 | 96 | 859×244×352 |
توضیحات جدول:
- سرعت اسمی پمپاژ بر اساس فرکانس 50/60 هرتز است.
- فشار نهایی با گاز بالاست در دو موقعیت مختلف شیر گاز بالاست اندازهگیری شده است.
- ظرفیت بخار آب و تحمل بخار آب نشاندهنده توانایی پمپ در فرآیندهای مرطوب است.
- حجم روغن، توان موتور و وزن، در انتخاب و نصب پمپ اهمیت دارند.

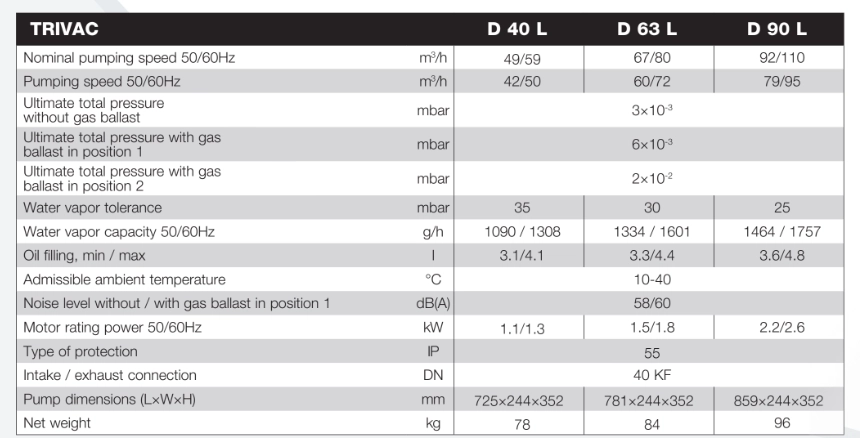

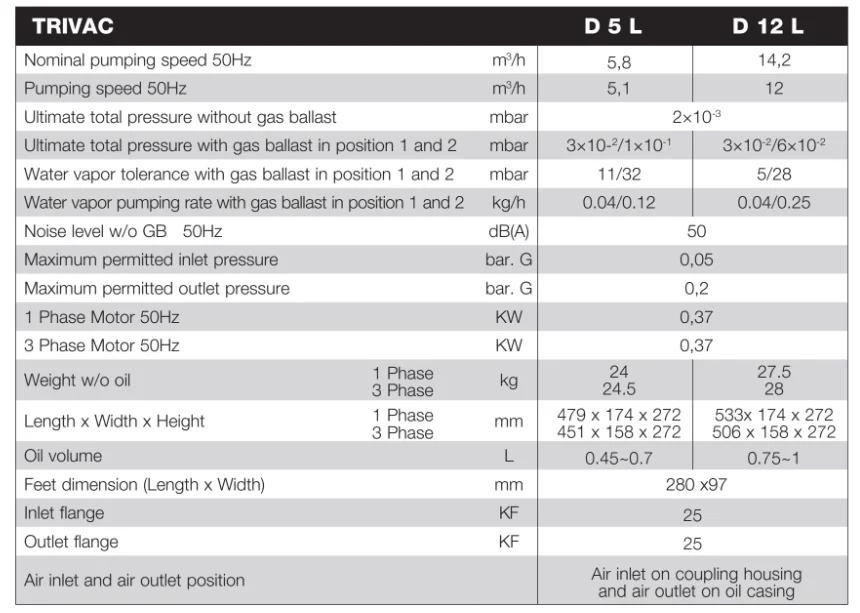

مشخصات فنی وکیوم پمپ لیبولد در مدل های مختلف در تصاویر زیر نیز در دسترس می باشد.
تحلیل و مقایسه عملکرد مدلها
مدلهای D5L و D12L برای کاربردهای آزمایشگاهی و فرآیندهای با حجم کم مناسب هستند. مدلهای D40L، D63L و D90L با ظرفیت پمپاژ بالا، گزینهای ایدهآل برای صنایع سنگین، خطوط تولید و فرآیندهای پیوسته محسوب میشوند. تفاوت در حجم روغن، توان موتور و ابعاد، امکان انتخاب بهینه بر اساس فضای نصب و نیاز فرآیندی را فراهم میکند. همچنین، هرچه ظرفیت پمپاژ بالاتر باشد، قابلیت ترکیب با پمپهای روتس برای دستیابی به خلأ بالاتر بیشتر میشود.
مقایسه عملکرد پمپاژ و منحنیهای سرعت مدلها

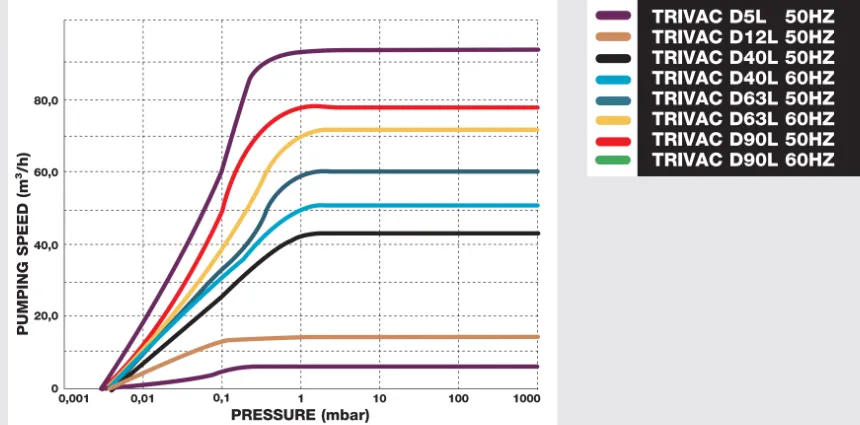

پمپهای TRIVAC L دارای منحنیهای سرعت پمپاژ (Pumping Speed Curve) هستند که عملکرد آنها را در فشارهای مختلف نشان میدهد. این منحنیها بیانگر این هستند که با کاهش فشار، سرعت پمپاژ تا رسیدن به فشار نهایی کاهش مییابد. مدلهای D40L، D63L و D90L در فشارهای متوسط تا پایین، سرعت پمپاژ بالاتری نسبت به مدلهای کوچکتر دارند و برای فرآیندهای صنعتی با حجم گاز زیاد مناسبترند.
در کاربردهایی که نیاز به تخلیه سریع محفظههای بزرگ وجود دارد، انتخاب مدلهای با ظرفیت بالاتر (مانند D90L) باعث کاهش زمان فرآیند و افزایش بهرهوری میشود. همچنین، منحنیهای سرعت پمپاژ به انتخاب صحیح پمپ بر اساس فشار کاری مورد نیاز کمک میکنند.
تفاوتهای ساختاری و طراحی بین مدلها
هرچند اصول عملکردی در تمامی مدلهای TRIVAC L یکسان است، اما تفاوتهایی در ابعاد، ظرفیت روغن، توان موتور، و طراحی داخلی وجود دارد که بر عملکرد و کاربرد هر مدل تأثیر میگذارد:
- ابعاد و وزن: مدلهای بزرگتر (D40L به بالا) ابعاد و وزن بیشتری دارند که باید در طراحی محل نصب و حملونقل مدنظر قرار گیرد.
- حجم روغن: افزایش حجم روغن در مدلهای بزرگتر باعث بهبود خنککاری و افزایش دوام قطعات داخلی میشود.
- توان موتور: مدلهای با ظرفیت بالاتر، موتورهای قویتری دارند که مصرف انرژی بیشتری نیز به همراه دارد.
- پورتهای اتصال: در مدلهای بزرگتر، پورتهای ورودی و خروجی با قطر بالاتر (DN40 KF) ارائه میشود که امکان عبور حجم بالاتر گاز را فراهم میکند.
- سیستم گاز بالاست: در تمامی مدلها، شیر گاز بالاست سهمرحلهای وجود دارد اما ظرفیت تحمل بخار آب در مدلهای بزرگتر بیشتر است.
- قابلیت ترکیب با پمپهای روتس: مدلهای D40L به بالا به راحتی با پمپهای روتس ترکیب میشوند و برای سیستمهای خلأ ترکیبی مناسباند.
نکات انتخاب پمپ مناسب بر اساس نیازهای کاربردی
انتخاب پمپ وکیوم مناسب، نیازمند بررسی دقیق پارامترهای فرآیندی و شرایط محیطی است. مهمترین نکات در انتخاب پمپ TRIVAC L عبارتاند از:
- حجم و سرعت تخلیه مورد نیاز: بر اساس حجم محفظه و زمان مورد انتظار برای رسیدن به خلأ، مدل مناسب را انتخاب کنید.
- نوع گاز و بخارات: اگر فرآیند شامل بخارات آب یا گازهای خورنده است، باید به تحمل بخار آب و سازگاری مواد داخلی پمپ توجه شود.
- فشار کاری: فشار نهایی مورد نیاز فرآیند را با فشار نهایی پمپ مقایسه کنید.
- مصرف انرژی و هزینههای مالکیت: مدلهایی با موتور IE3 و راندمان بالا، هزینههای انرژی را کاهش میدهند.
- فضای نصب و ابعاد: ابعاد و وزن پمپ باید با فضای موجود و امکانات حملونقل سازگار باشد.
- نیاز به ترکیب با پمپهای دیگر: در صورت نیاز به فشارهای پایینتر، قابلیت ترکیب با پمپ روتس یا سیستمهای ترکیبی را بررسی کنید.
- دسترسی به خدمات و قطعات یدکی: انتخاب مدلی که پشتیبانی فنی و قطعات یدکی آن به راحتی در دسترس باشد، ریسک توقف تولید را کاهش میدهد.
نکات نگهداری و سرویسدهی پمپهای TRIVAC L
نگهداری صحیح و سرویسهای دورهای، نقش کلیدی در افزایش عمر مفید و کاهش خرابیهای ناگهانی پمپ لیبولد TRIVAC L دارد. مهمترین نکات نگهداری عبارتاند از:
- بررسی و تعویض روغن: سطح و کیفیت روغن باید به طور منظم کنترل شود. تعویض روغن هر 6 ماه یا پس از 100 ساعت کارکرد اولیه توصیه میشود. در صورت آلودگی سریع روغن، نصب فیلتر گرد و غبار یا فیلتر روغن پیشنهاد میشود.
- تمیز کردن فیلترها و دمگیر داخلی: فیلتر ورودی و دمگیر داخلی باید به صورت دورهای تمیز یا تعویض شوند تا از ورود ذرات و کاهش راندمان جلوگیری شود.
- بررسی کوپلینگ و فن خنککننده: سلامت کوپلینگ و فن موتور باید هر سه سال یکبار بررسی و در صورت نیاز تعویض شود.
- کنترل نشتی و وضعیت شیشه سطح روغن: نشتی روغن و کدورت شیشه سطح روغن باید به سرعت برطرف شود.
- سرویس کامل هر سه سال: شامل تمیزکاری، تعویض کلیه واشرها و بررسی عملکرد کلی پمپ.
- استفاده از قطعات یدکی اصلی: استفاده از قطعات اورجینال لیبولد، عملکرد و طول عمر پمپ را تضمین میکند.
نکات ایمنی و ملاحظات هنگام پمپاژ گازهای خاص
پمپ لیبولد TRIVAC L برای پمپاژ هوا، گازهای بیاثر و بخارات آب در محدوده تحمل مشخص طراحی شدهاند. هنگام پمپاژ گازهای خاص، رعایت نکات زیر ضروری است:
- اکسیژن: پمپهای استاندارد برای پمپاژ اکسیژن با غلظت بالاتر از 25% مناسب نیستند. برای این منظور باید از روغن PFPE و نسخههای ویژه استفاده شود.
- گازهای خورنده و اسیدی: استفاده از روغنهای ضد خوردگی و سرویسهای دورهای کوتاهتر توصیه میشود.
- گازهای قابل اشتعال: رعایت استانداردهای ATEX و استفاده از سیستم شستشو با گاز بیاثر برای کاهش ریسک انفجار الزامی است.
- بخارات قابل چگالش: استفاده از شیر گاز بالاست و گرم کردن پمپ قبل از شروع فرآیند، از چگالش بخارات در محفظه پمپ جلوگیری میکند.
- مواد سمی و رادیواکتیو: قبل از باز کردن پمپ، باید با گاز بیاثر شستشو داده شود و اقدامات ایمنی ویژه رعایت گردد.
لوازم جانبی و گزینههای سفارشیسازی برای TRIVAC L
سری TRIVAC L دارای مجموعهای کامل از لوازم جانبی و گزینههای سفارشیسازی است که امکان تطبیق با نیازهای خاص هر فرآیند را فراهم میکند. مهمترین لوازم جانبی عبارتاند از:
- فیلتر مه روغن خروجی (Oil Mist Filter): کاهش انتشار روغن به محیط و افزایش عمر روغن.
- آداپتور پمپ روتس (Roots Pump Adapter): اتصال مستقیم پمپ روتس برای دستیابی به فشارهای پایینتر.
- کیت گاز بالاست (Gas Ballast Kit): افزایش تحمل بخار آب و امکان کنترل خودکار یا دستی شیر گاز بالاست.
- فیلتر گرد و غبار ورودی (Inlet Dust Filter): جلوگیری از ورود ذرات جامد به پمپ و افزایش عمر قطعات داخلی.
- تله جذب ورودی (Inlet Absorption Trap): جذب بخارات و گازهای خاص قبل از ورود به پمپ.
- کلید حرارتی (Thermal Switch): حفاظت در برابر افزایش دمای غیرمجاز.
- سیستمهای کنترلی الکترونیکی: امکان مانیتورینگ و کنترل عملکرد پمپ به صورت هوشمند.
- قابلیت انتخاب موتور: انتخاب موتور با ولتاژ و استانداردهای مختلف (EU، US، JP/KR، Bare Shaft).
مصرف انرژی و هزینههای سیستم
یکی از نقاط قوت اصلی سری TRIVAC L، مصرف انرژی پایین و هزینههای مالکیت کل (Total Cost of Ownership) بهینه است. این امر به دلایل زیر محقق شده است:
- استفاده از موتورهای IE3 با راندمان بالا: کاهش مصرف برق و تولید حرارت کمتر نسبت به موتورهای IE2 یا پایینتر.
- طراحی بهینه مسیر جریان هوا و روغن: کاهش اتلاف انرژی و افزایش عمر قطعات.
- سرویس و نگهداری آسان: کاهش هزینههای توقف تولید و تعمیرات.
- قابلیت استفاده از اینورتر (VFD): امکان کنترل سرعت موتور و تطبیق مصرف انرژی با نیاز فرآیند.
- کاهش هزینههای جانبی: به دلیل دوام بالا و نیاز کمتر به تعویض قطعات مصرفی، هزینههای جانبی در طول عمر پمپ کاهش مییابد.
بر اساس مطالعات، استفاده از موتورهای IE3 میتواند تا 8% در مصرف انرژی صرفهجویی ایجاد کند و بازگشت سرمایه معمولاً کمتر از دو سال خواهد بود. همچنین، کاهش تولید حرارت و افزایش عمر عایقبندی موتور، هزینههای نگهداری را کاهش میدهد.
نحوه اتصال و یکپارچهسازی با سیستمهای روتس و سایر پمپها
پمپهای TRIVAC L به گونهای طراحی شدهاند که به راحتی با پمپهای روتس (RUVAC) و سایر پمپهای خلأ ترکیب میشوند. این ترکیب برای دستیابی به فشارهای پایینتر (تا 10^-4 میلیبار) و افزایش سرعت تخلیه در فرآیندهای صنعتی سنگین کاربرد دارد. نکات کلیدی در این زمینه عبارتاند از:

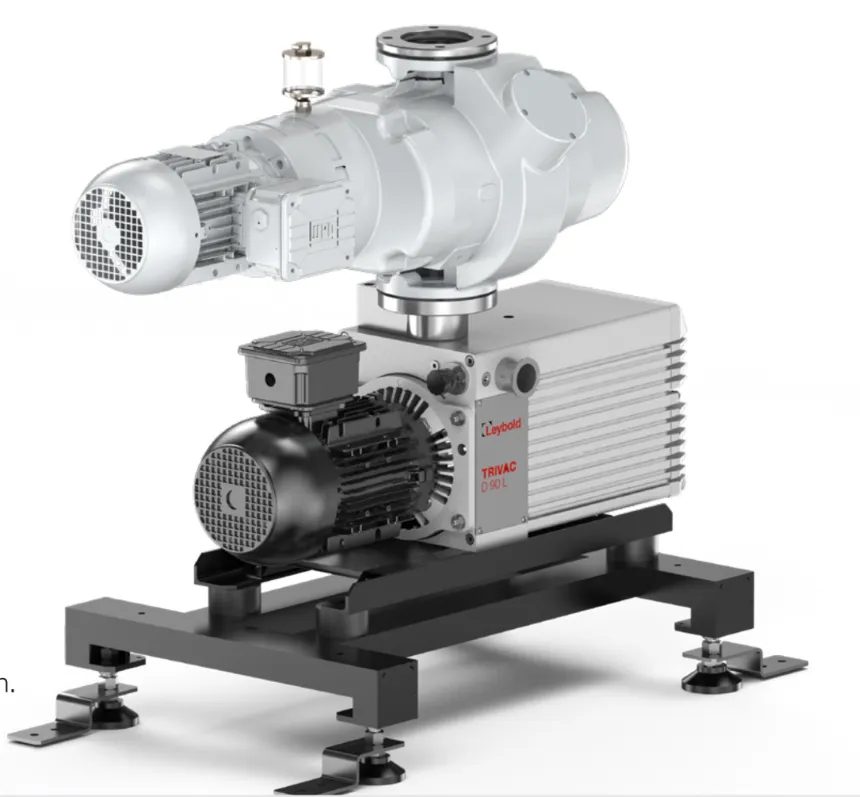

- استفاده از آداپتور مخصوص: آداپتور روتس امکان اتصال مستقیم پمپ روتس به TRIVAC L را فراهم میکند و باعث کاهش افت فشار و افزایش راندمان سیستم میشود.
- سیستمهای ترکیبی: ترکیب TRIVAC L با RUVAC WA(U)، WS(U) و WH(U) در قالب سیستمهای استاندارد یا سفارشی، راهکارهای متنوعی برای صنایع مختلف ارائه میدهد.
- کنترل الکترونیکی: امکان استفاده از تابلوهای کنترل و سیستمهای مانیتورینگ برای مدیریت عملکرد همزمان چند پمپ.
- افزودن لوازم جانبی: نصب فیلترها، تلههای جذب، و تجهیزات اندازهگیری فشار برای افزایش ایمنی و کارایی سیستم ترکیبی.
پشتیبانی فنی، خدمات پس از فروش و قطعات یدکی
این شرکت با شبکه گسترده برای تامین خدمات فنی و قطعات یدکی، پشتیبانی کامل از وکیوم پمپ لیبولد TRIVAC L را تضمین میکند. خدمات ارائهشده شامل موارد زیر است:
- تامین قطعات یدکی اصلی: انواع فیلترها، روغن، واشرها، کوپلینگ، شیشه سطح روغن و سایر قطعات مصرفی.
- کیتهای سرویس و نگهداری: بستههای کامل قطعات برای سرویسهای دورهای و تعمیرات اساسی.
- خدمات میدانی و تعمیرگاههای تخصصی: اعزام تکنسینهای مجرب برای سرویس در محل یا تعمیر در مراکز تخصصی.
- برنامههای سرویس پیشگیرانه: قراردادهای نگهداری دورهای برای کاهش ریسک خرابی و افزایش عمر مفید پمپ.
- آموزش و مشاوره: ارائه آموزشهای تخصصی برای اپراتورها و تیمهای نگهداری.
جمعبندی
پمپ وکیوم روتاری لیبولد سری TRIVAC L از خانواده TRIVAC D، با بهرهگیری از فناوری دو مرحلهای، طراحی بهینه و قابلیت سفارشیسازی، راهکاری مطمئن و اقتصادی برای ایجاد خلأ در صنایع و آزمایشگاهها ارائه میدهند. انتخاب مدل مناسب باید بر اساس حجم و سرعت تخلیه مورد نیاز، نوع گاز و بخارات، فشار کاری، مصرف انرژی، فضای نصب و دسترسی به خدمات پس از فروش انجام شود.
نگهداری منظم، استفاده از قطعات یدکی اصلی و رعایت نکات ایمنی، نقش کلیدی در افزایش عمر مفید و کاهش هزینههای مالکیت کل ایفا میکند. همچنین، ترکیب با پمپهای روتس و استفاده از لوازم جانبی متنوع، انعطافپذیری و کارایی این سری را در کاربردهای پیچیده صنعتی افزایش میدهد.
در نهایت، با توجه به پشتیبانی فنی گسترده، تامین قطعات یدکی و خدمات پس از فروش شرکت لیبولد، انتخاب سری TRIVAC L میتواند تضمینکننده عملکرد پایدار و اقتصادی در بلندمدت باشد.
