مقدمه
در عصر اتوماسیون صنعتی، وجود سنسورهای دقیق و قابل اعتماد به عنوان ستون فقرات سیستم‌های کنترل فرآیند حیاتی است. سنسور فشار DP514 از برند معتبر کره‌ای Dotech یکی از محصولات شاخص در رده سنسورهای فشار صنعتی است که با ویژگی‌هایی همچون دقت مناسب، ثبات عملکرد، و قابلیت تطبیق با نیازهای متنوع صنایع، توجه صنعتگران و مهندسان را جلب کرده است. در ادامه مشخصات فنی، ساختار، دقت، کالیبراسیون، گواهینامه‌ها، کاربردها، مزایا و معایب ترنسمیتر فشار DP514 مورد بررسی و تحلیل قرار می‌گیرد.
مشخصات فنی سنسور فشار DP514
در جدول زیر، مهم‌ترین پارامترهای فنی سنسور DP514 ارائه شده است. این مشخصات آن را برای استفاده در صنایع گوناگون، به‌ویژه اتوماسیون، سیستم‌های هواساز، برودت و تهویه، کمپرسورهای صنعتی و سایر تجهیزات فرآیندی مناسب نموده است.
| ویژگی | مقدار/توضیح |
|---|---|
| مدل‌های اصلی | DP514-P115 (تا 15 بار)، DP514-P150 (تا 50 بار) |
| بازه اندازه‌گیری فشار | 1- تا 15 بار / 1- تا 50 بار |
| دقت | ±1% از Full Scale (F.S) |
| جنس حسگر | المنت سنسور آلمانی |
| نوع خروجی | سیگنال جریان 4-20 mA دو سیمه |
| ولتاژ تغذیه | 10 تا 24 ولت DC |
| رنج دمای کاری | -40°C تا +120°C |
| درجه حفاظت | IP67 |
| جنس بدنه | برنجی |
| اتصال مکانیکی | 7/16-20 UNF |
| گواهینامه‌ها | CE، RoHS |
| طول کابل | متغیر (نسخه‌های مخصوص تا 3 متر) |
| مقاومت بار | >100MΩ@50V |
| پاسخ‌دهی | 10 میلی‌ثانیه |
| ایمنی ذاتی | بله (Intrinsic Safety) |
| پایداری | بالا (Stability High Level) |
| جبران‌سازی دیجیتال | دارد |
| قابلیت تنظیم نقطه صفر | دارد (Free zero point movement) |
ساختار، مکانیزم و نوع حسگر سنسور فشار DP514
سنسور فشار DP514 از ساختاری مستحکم و از سنسور فشار آلمانی برخوردار است که کیفیت و دوام بالای آن را تضمین می‌کند. این حسگر، در قلب دستگاه تعبیه شده و نقش کلیدی در تبدیل نیروی مکانیکی فشار (در اثر سیالات گازی یا مایعات) به سیگنال الکتریکی ایفا می‌کند. بسته به تکنولوژی روز دنیا، بسیاری از سنسورهای فشار صنعتی از سه نوع حسگر استفاده می‌کنند:
- سنسورهای پیزورزیستیو: که تغییر مقاومت مواد نیمه‌رسانا را در اثر اعمال فشار ثبت و تبدیل به سیگنال می‌کند.
- سنسورهای خازنی: تغییر ظرفیت خازن بین دیافراگم و الکترود زیر فشار را اندازه‌گیری می‌کنند.
- سنسورهای پیزوالکتریک: مواد خاصی که در اثر فشار، بار الکتریکی القا می‌کنند.
بر اساس تاکید شرکت Dotech، المنت اصلی سنسور DP514 تولید یکی از برندهای پیشرو آلمانی است که به جهت دقت بالا، پایداری و تکرارپذیری، در سطح جهانی شناخته شده‌اند.
این سنسور، از یک دیافراگم فلزی حساس، بدنه برنجی مقاوم به خوردگی، و مدارات تصحیح دیجیتال (ارتقا یافته برای کاهش خطا) تشکیل شده است. دوام مکانیکی و الکتریکی و همچنین قابلیت نصب آسان، پشتیبانی از عملکرد بلندمدت تحت شرایط صنعتی سخت را تضمین می‌کند.
دقت، پایداری و قابلیت اطمینان عملکرد
یکی از برجسته‌ترین ویژگی‌های سنسور DP514، دقت ۱% از گستره کامل (Full Scale) است. این سطح از دقت برای کاربردهای عمومی صنعتی و کنترل فرآیند کاملاً رضایت‌بخش است و موجب کاهش خطای اندازه‌گیری و افزایش قابلیت اطمینان سیستم کنترل می‌شود.
به علاوه، حضور حسگر باکیفیت، استفاده از مدارات تصحیح دیجیتال و جبران‌سازی دمایی سبب می‌شود که میزان درفت (Deviation) یا روندگی سنسور در طول زمان به حداقل برسد. پایداری دستگاه، حتی در بازه‌های دمایی گسترده و در برابر شوک‌های مکانیکی و ارتعاشات صنعتی، متضمن عملکرد مطمئن آن است.
همچنین، تجهیز به صفر قابل تنظیم (Free zero point movement)، فرآیند کالیبراسیون را ساده‌تر و جبران خطاهای نصب و محیطی را ممکن می‌کند. داده‌های تجربی تامین‌کننده و گواهینامه‌های کیفیت محصول، پایداری بلندمدت خروجی را در فرآیندهای صنعتی سنگین تایید می‌نمایند.
کالیبراسیون و تصحیح دیجیتال
کالیبره و تنظیم دقیق سنسور فشار، لازمه پایش صحیح فرآیندهای صنعتی است. سنسور DP514 دارای قابلیت تنظیم نقطه صفر و اسپن (Span) از طریق مدارات داخلی می‌باشد، بنابراین، تکنسین‌های نگهداری می‌توانند هرگونه انحراف یا عدم دقت جزئی را با اقدامات ساده و سریع برطرف کنند. این سنسور از استاندارد جریان دو سیمه ۴-۲۰ میلی‌آمپر بهره می‌برد که در اکثر سیستم‌های مدرن اتوماسیون، اکثریت PLCها و کنترلرهای صنعتی کاملاً سازگار است.
بر اساس شیوه‌نامه‌های تعمیر و نگهداری، مراحل کلی کالیبراسیون شامل موارد زیر است:
- اطمینان از ولتاژ تغذیه مناسب (۱۰ تا ۲۴ ولت).
- استفاده از منبع فشار مرجع کالیبره و مولتی‌متر جهت برقراری جریان و سنجش خروجی.
- اعمال فشار در سطوح مختلف (۰%، ۲۵%، ۵۰%، ۷۵%، ۱۰۰%) و ثبت هم‌زمان خروجی برای ارزیابی دقت سنسور و در صورت لزوم، تنظیم (تریم) نقطه صفر و اسپن.
- تصحیح نهایی با بازگشت به نقطه صفر جهت اطمینان از پایداری طولانی‌مدت.
مزیت تصحیح دیجیتال در سنسور DP514، کاهش تاثیر عوامل محیطی، خطاهای غیرخطی و تسریع فرآیند تعمیرات را فراهم می‌کند. این مبحث در افزایش اطمینان اپراتور و کاهش خطاهای سیستمی به‌شدت تاثیرگذار است.
بازه اندازه‌گیری فشار و دمای کاری سنسور DP514
DP514 در دو مدل اصلی با بازه‌های اندازه‌گیری ۱- تا ۱۵ بار (DP514-P115) و ۱- تا ۵۰ بار (DP514-P150) عرضه می‌شود. این انتخاب، تطبیق پذیری محصول را برای کاربردهای گوناگون اعم از کمپرسورهای صنعتی، خطوط برودتی، و تجهیزات تهویه مطبوع فراهم می‌کند.
بازه دمای کاری این سنسور از -۴۰°C تا +۱۲۰°C تعریف شده است و بازه جبران‌سازی (Compensating Temperature) آن نیز از -۱۰ تا +۸۰ درجه سانتی‌گراد بوده و دمای نگهداری در انبار برابر با-۵۰ تا +۱۲۵ می‌باشد. این ویژگی‌ها سبب می‌شوند که سنسور در شرایط آب‌وهوایی متنوع و در محیط‌هایی با نوسانات دمایی، عملکرد پایدار و دقیقی ارائه دهد.
استانداردها و گواهینامه‌ها
DP514 از استانداردهای بین‌المللی CE (مطابقت با الزامات ایمنی، سلامت و محیط زیست بازار اروپا) و RoHS (تضمین عدم استفاده از مواد مضر به ویژه برای محیط زیست و سلامت انسان) برخوردار است. این گواهینامه‌ها تضمین می‌کنند که محصول نه تنها از نظر کیفی و عملکرد فنی، بلکه در ابعاد سلامت محیط زیست و ایمنی، استانداردهای سختگیرانه جهانی را رعایت می‌کند.
اهمیت این گواهینامه‌ها در پذیرش محصول در صنایع پیشروی جهانی و امکان استفاده در پروژه‌های بین‌المللی بسیار بالاست. علاوه بر این‌ها، سنسور DP514 دارای ایمنی ذاتی (Intrinsic Safety) نیز هست؛ به عبارت دیگر در محیط‌هایی با خطر وجود گاز یا مواد قابل انفجار، قابلیت نصب و استفاده بدون نگرانی از انفجار را داراست.
جنس بدنه و طراحی مکانیکی
بدنه اصلی این سنسور از برنج بادوام و مقاوم در برابر خوردگی ساخته شده است که در ترکیب با حسگر با استاندارد جهانی، حداکثر اطمینان مکانیکی را ارائه می‌دهد. اتصال رزوه‌ای با استاندارد 7/16-20 UNF، نصب راحت و ایمن دستگاه را مهیا می‌کند و درجه حفاظت IP67 تضمین می‌کند که محصول در برابر نفوذ آب و گردغبار کاملاً ایمن باقی می‌ماند که برای استفاده در محیط‌های صنعتی مرطوب یا پرغبار بسیار مفید است.
طراحی مکانیکی سنسور به گونه‌ایست که علاوه بر مقاومت بالا، حجم نسبتاً کوچکی دارد که امکان نصب در فضاهای محدود تابلوهای تجهیزات برق و هواساز را مهیا می‌سازد. همچنین ساختار داخلی به شکلی طراحی شده تا ارتعاش، شوک و تنش‌های مکانیکی بر دقت اندازه‌گیری تأثیر حداقلی بگذارد.
نوع خروجی و روش سیم‌کشی
یکی از متداول‌ترین و مطمئن‌ترین روش‌های انتقال سیگنال در صنایع، بهره‌گیری از خروجی جریان ۴-۲۰ میلی‌آمپر دو سیمه است که در سنسور DP514 نیز استفاده شده است. این طراحی و استاندارد صنعتی باعث می‌شود که سیگنال سنسور حتی در مسافت‌های طولانی، بدون تاثیرپذیری جدی از نویز یا افت سیگنال، به سیستم کنترلر منتقل شود.

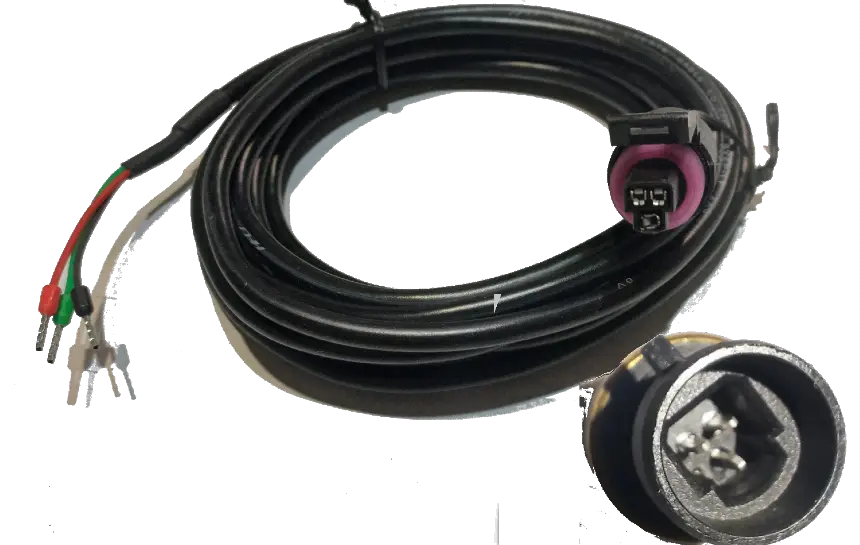

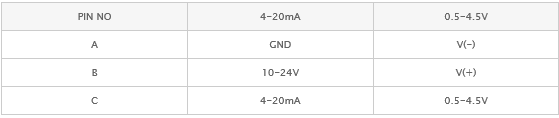

در بخش الکتریکی، سنسور با ولتاژ 10 تا 24 ولت DC تغذیه می‌شود و برای اتصال، معمولا از کانکتور Packard یا کابل‌های استاندارد صنعتی بهره می‌گیرد. نقشه سیم‌بندی به صورت ساده و تحت استاندارد بین‌المللی پیاده‌سازی شده که با حداقل دانش الکتریکی، راه‌اندازی می‌شود و ریسک خطای انسانی در کابل‌کشی کاهش می‌یابد.
کاربردها و صنایع هدف ترنسمیتر فشار DP514
کثرت کاربردها، یکی از علل اصلی انتخاب و محبوبیت سنسور DP514 در میان مهندسان و طراحان اتوماسیون است. برخی از مهم‌ترین کاربردهای این سنسور شامل موارد زیر می‌باشند:
- سیستم‌های تهویه مطبوع (HVAC): برای اندازه‌گیری فشار در خطوط هوای فشرده، چیلرها، هواسازها و کندانسورهای صنعتی.
- صنایع برودتی و یخچال‌های صنعتی: کنترل و پایش فشار در سیکل تبرید.
- کمپرسورهای هوای فشرده: تنظیم و حفاظت فشار خطوط هوای فرآیند.
- سیستم‌های اتوماسیون و مانیتورینگ تجهیزات: مانند تجهیزات کنترل فشار سیال در خطوط انتقال گاز و مایع.
- تجهیزات صنایع غذایی و دارویی: که به رعایت استانداردهای تجهیزات فاقد سرب و مواد سمی نیاز دارند.
- سیستم‌های هیدرولیک و پنوماتیک: کنترل و نظارت فشار سیال.
- صنایع نفت، گاز و پتروشیمی: استفاده در محیط‌های پرخطر به لطف ایمنی ذاتی و گواهینامه‌های CE و RoHS.
این تنوع مصارف، DP514 را به گزینه‌ای قابل اتکا و انعطاف‌پذیر برای نیازهای مختلف بدل ساخته است.
مزایا و ویژکیهای سنسور فشار DP514
- دقت بالا و پایداری عملکرد: دقت ±1% از F.S و بهره‌گیری از حسگر آلمانی.
- پایداری بلندمدت: به واسطه جبران‌سازی دیجیتال و کیفیت ساخت ممتاز.
- قابلیت کالیبراسیون و تنظیم آسان: حضور نقطه صفر قابل تنظیم و تصحیح دیجیتال.
- ایمنی و سازگاری جهانی: دارای گواهینامه‌های CE و RoHS، ایمنی ذاتی و درجه حفاظت IP67.
- مقاومت در برابر شرایط محیطی: عملکرد مطمئن در بازه‌های دمایی گسترده و محیط‌های صنعتی پرچالش.
- سازگاری با سیستم‌های کنترلی متداول: خروجی استاندارد 4-20 میلی‌آمپر دو سیمه.
- نصب و راه‌اندازی ساده: به دلیل کانکتورهای استاندارد، راهنمای نصب و کابل ارتباطی.
- دوام سازه مکانیکی: بدنه برنجی مقاوم در برابر خوردگی و فشارهای مکانیکی.
- قیمت مناسب نسبت به کیفیت: به ویژه در مقایسه با محصولات با راندمان مشابه از برندهای اروپایی یا آمریکایی.
معایب و محدودیت‌های سنسور فشار DP514
- دقت متوسط نسبت به برخی رقبای فوق‌پیشرفته: با وجود دقت 1% F.S، برخی پروژه‌های فوق حساس ممکن است به دقت زیر 0.5% نیاز داشته باشند.
- عدم پشتیبانی از پروتکل‌های هوشمند دیجیتال (مانند HART/Modbus) به شکل پیش‌فرض: اگرچه برای بسیاری از کاربردها کافی است، در پروژه‌های اتوماسیون یکپارچه صنعتی ممکن است گزینه‌های هوشمند ارجح باشند.
- محدودیت بازه فشار نسبت به کاربردهای فشار بسیار بالا یا فوق تخصصی: حداکثر 50 بار برای بسیاری از سیستم‌ها کفایت دارد اما برای برخی صنایع (مانند پتروشیمی خاص یا هیدرولیک‌های سنگین) فشار بالاتری نیاز است.
- مواد بدنه برنجی: اگرچه مقاوم است، اما در محیط‌های بسیار اسیدی-قلیایی ممکن است مدل‌هایی با فولاد ضدزنگ ارجحیت داشته باشند.
- عدم نمایشگر محلی در نسخه پایه: برای برخی کاربردها نیاز به نمایشگر پرتابل کنار سنسور است که در DP514 باید به صورت جانبی تعبیه شود.
توجه به این نکات، انتخاب دقیق‌تر بر اساس ویژگی‌های فرآیند را ممکن می‌سازد.
جدول مقایسه‌ای مشخصات DP514 با نمونه مشابه (DP520)
| ویژگی | DP514 | DP520 |
|---|---|---|
| دقت | ±1% F.S | ≤0.5% F.S |
| بازه فشار | 1- تا 15 / 1- تا 50 بار | تا 100 بار (برخی مدل‌ها) |
| جنس بدنه | برنجی | استیل ضدزنگ (Stainless Steel) |
| درجه حفاظت | IP67 | IP67 |
| خروجی | 4-20 mA دو سیمه | 4-20 mA دو سیمه |
| تقویت‌کننده داخلی | ندارد (اصلاح دیجیتال دارد) | دارد (ASIC Amplifier) |
| ابعاد | کامپکت | بسیار کامپکت |
| دمای کاری | -40 تا +120°C | -40 تا +100°C |
| کاربرد | عمومی؛ تهویه، برودت، کمپرسور | گسترده؛ کمپرسور، تجهیزات سنگین، صنایع حساس |
جدول بالا DP514 را به عنوان یک سنسور دقیق، مقرون‌به‌صرفه و مناسب برای کاربردهای عمومی صنعتی و اتوماسیون معرفی می‌کند اما برای پروژه‌هایی که دقت بسیار بالا یا مقاومت به خوردگی بیشتری لازم دارند، ترانسمیتر فشار DP520 یا مدل‌های مشابه استیل ضدزنگ، توصیه می‌شود.
نحوه انتخاب و نصب صحیح سنسور فشار DP514
انتخاب دقیق مدل سنسور، بر پایه شرایط فرآیند (دامنه فشار، نوع سیال، شرایط محیطی و الزامات ایمنی) انجام می‌شود. در زمان نصب باید به نکات زیر توجه شود:
- انتخاب مدل مناسب با بازه فشار نیاز فرآیند (مثلاً برای کمپرسورهای کوچک DP514-P115 و برای سیستم‌های صنعتی سنگین DP514-P150).
- اطمینان از تغذیه ولتاژ صحیح و سیم‌بندی بدون خطا.
- تامین ایزولاسیون الکتریکی مناسب طبق IP67 جهت جلوگیری از نفوذ رطوبت.
- انجام کالیبراسیون اولیه پس از نصب و سپس برنامه‌ریزی برای کالیبراسیون دوره‌ای.
- استفاده از اتصالات و ابزار استاندارد جهت نگهداری طولانی‌مدت و کاهش ریسک نشتی.
این تمهیدات طول عمر و کیفیت عملکرد سنسور را تضمین می‌کند.
