اهمیت انتخاب دیافراگم مناسب در شیر دیافراگمی
شیر دیافراگمی، به دلیل ساختار منحصر به فرد خود و قابلیت عملکرد مؤثر در شرایط بهداشتی و صنعتی، ابزار حیاتی کنترل و قطع جریان در صنایع مختلف محسوب می‌گردد. نقش کلیدی دیافراگم شیر دیافراگمی به عنوان عنصر آب‌بند اصلی، بر عملکرد، ایمنی، عمر مفید و هزینه‌های نگهداری کل سیستم تأثیر مستقیم دارد. انتخاب صحیح متریال دیافراگم نه تنها تضمین‌کننده عملکرد پایدار در محیط‌های خورنده، دما و فشارهای مختلف است، بلکه از وقوع نشتی، آلودگی محصولات، توقفات ناگهانی خط تولید و خسارات احتمالی جلوگیری می‌کند.
ساختار و عملکرد کلی شیر دیافراگمی
شیر دیافراگمی متشکل از سه بخش اصلی: بدنه (معمولاً از استیل، چدن یا پلاستیک‌های تخصصی)، دیافراگم (ممبران انعطاف‌پذیر) و عملگر (دستی، پنوماتیکی یا الکتریکی) است. طرح غالب بدنه شامل دو نوع زینی (Weir Type) و مستقیم (Straight Through) می‌شود که هرکدام نقاط قوت و ضعف ویژه‌ای دارند.
- نمونه زینی: مناسب کنترل تدریجی جریان، حداقل فضای مرده و مناسب فرآیندهای CIP/SIP در صنایع دارویی و غذایی.
- نمونه مستقیم: حداقل افت فشار، عدم انسداد مسیر سیال و مناسب برای سیالات لزج یا دارای ذرات جامد.
دیافراگم شیر دیافراگمی مستقیماً با سیال در تماس است و به‌عنوان عنصر مهر و موم، جداکننده بخش محرک از سیال عمل می‌کند تا از نشت، خوردگی اجزای محرک و آلودگی محصول جلوگیری شود. پس خواص شیمیایی، مکانیکی و دوام دیافراگم نقش محوری دارد.
متریال‌های اصلی دیافراگم در برندهای مطرح در بازار ایران
دیافراگم Burkert: راهکارهای متنوع و مهندسی شده
Burkert به عنوان یکی از معتبرترین شرکت‌های اتوماسیون سیال و سازنده شیرهای دیافراگمی، طیف کاملی از دیافراگم‌ها با ترکیبات مختلف PTFE، EPDM، FKM و سایر الاستومرها را ارائه می‌دهد. این شرکت با ارائه دیافراگم‌هایی با ساختار چندلایه (مثلاً PTFE+EPDM) و تأکید بر طول عمر، کارایی و مقاوت شیمیایی، سهم بازار قابل‌توجهی را در صنایع دارویی، غذایی، شیمیایی و بیوتکنولوژی دارد. طراحی خاص هندسه بدنه و دیافراگم‌های Burkert به‌گونه‌ای است که موجب افزایش دبی عبوری، کاهش فشار عملگر و نهایتاً افزایش طول عمر دیافراگم و کاهش مصرف انرژی می‌شود.
دیافراگم GEMÜ: پیشگام در تولید دیافراگم‌های سفارشی و تخصصی
GEMÜ با تمرکز روی کیفیت بالا و ردیابی استانداردسازی‌شده، دیافراگم‌های EPDM، PTFE، NBR، FKM و ترکیبی (مانند PTFE/EPDM) را تولید می‌کند. این شرکت با ارائه راهکارهایی برای صنایع استریل (دارویی، زیست‌فناوری) و پروسس‌های صنعتی (شیمیایی، تصفیه آب) شناخته شده است. سیستم شناسایی RFID و امکان ردیابی هر دیافراگم، نشان‌دهنده تعهد به قابلیت اطمینان محصول است. ساختار منحصربه‌فرد آب‌بندی با bead مخصوص، احتمال آلودگی و نشت را به حداقل می‌رساند.
دیافراگم Donjoy: تخصص در راهکارهای بهداشتی و شیرهای استنلس استیل
Donjoy بر حوزه شیرهای بهداشتی و کنترل صنعتی تمرکز دارد و دیافراگم‌های PTFE، EPDM و ترکیبی را متناسب با نیازهای صنایع غذایی، داروسازی و بیوتکنولوژی ارائه می‌دهد. این برند عمدتاً با توجه به قابلیت بالای استریل‌پذیری و مدنظر قرار دادن کیفیت سطح و بهداشت، انتخاب بسیاری از خطوط تولید حساس است.

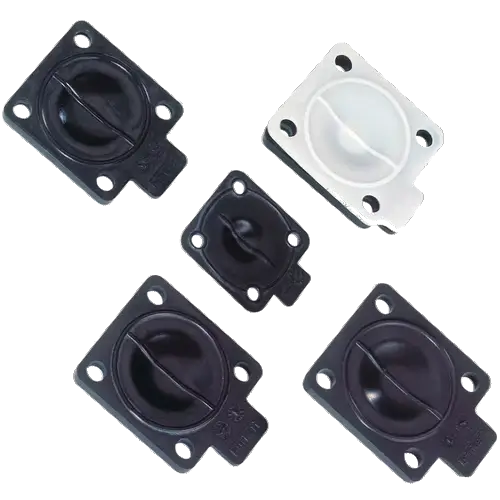

بررسی انواع متریال دیافراگم شیر دیافراگمی
1. دیافراگم PTFE (Polytetrafluoroethylene) – تفلون
ساختار و ویژگی‌های فیزیکی و شیمیایی
PTFE که با نام تجاری تفلون شناخته می‌شود، پلیمر شبه‌کریستالی با زنجیره بلند کربن و اتصال قوی بین کربن و فلوئور است که علت اصلی بی‌اثر بودن شیمیایی فوق‌العاده و پایداری حرارتی منحصر به فرد آن است. این ماده سطحی بسیار صاف و ضد چسبندگی دارد و عملاً با هیچ سیال متنوعی واکنش نشان نمی‌دهد. سختی بالا و استحکام مکانیکی در عین حال باعث شکنندگی در حرکت‌های سیکلی زیاد می‌شود، از این رو معمولاً به صورت چندلایه یا با بکینگ الاستومری (EPDM یا FKM) استفاده می‌گردد.
مقاومت شیمیایی، دمایی و فشاری
- مقاومت شیمیایی PTFE تقریباً بی‌نظیر است. در برابر تمامی اسیدها، بازها (حتی غلیظ)، نمک‌ها، حلال‌ها و اکسیدکننده‌ها بی‌اثر و غیرقابل نفوذ است (استثنا: فلزات قلیایی خالص و فلوئور فوق فعال در دمای بالا).
- محدوده دمای کاری گسترده: از حدود -200°C تا +260°C (و حتی در برخی منابع تا 280°C).
- مقاومت فشاری: در ساختار مناسب ضخامت‌دار به خوبی تا فشار 10-15 بار (اغلب در ترکیب با لایه پشتیبان)، اما در سیکل‌های فشار بالا و حرکت پویا شکننده می‌شود.
کاربردهای صنعتی
اصلی‌ترین انتخاب برای خطوط اسید و قلیا، محلول‌های خورنده، خطوط CIP/SIP در داروسازی و غذا، پمپ‌های دیافراگمی اسید و باز، فرایندهای بیوتکنولوژی و خطوط آب فوق خالص است. همچنین، در صنایعی چون الکترونیک و نیمه‌هادی که خلوص بالا و عدم واپاشی شیمیایی حیاتی است، کاملاً بی‌رقیب محسوب می‌شود.
مزایا در مقایسه با سایر دیافراگم‌ها
- مقاومت شیمیایی و حرارتی بی‌همتا
- عدم چسبندگی سطح و کاهش تشکیل رسوب
- حداقل نفوذپذیری گاز و مایع
- سازگاری بسیار بالا با فرایندهای استریل و بهداشتی
معایب
- هزینه بالا
- انعطاف‌پذیری کمتر و مقاومت پایین‌تر در سیکل‌های مکانیکی یا حرکت رفت و برگشتی زیاد (احتمال ترک خوردگی)
- در مقایسه با الاستومرها، آب‌بندی ثانویه ضعیف‌تر است مگر در ترکیب با EPDM یا FKM استفاده شود.
2. دیافراگم EPDM (Ethylene Propylene Diene Monomer)
ساختار و ویژگی‌های فیزیکی و شیمیایی
EPDM یک لاستیک سنتزی سه‌مُنومری (اتیلن، پروپیلن، Diene) با ساختار غیرقطبی، کاملاً اشباع و با اتصالات عرضی متعدد است. مقاومت بالا در برابر ازون، UV، اکسیداسیون، آب و بخار از ویژگی‌های برجسته این ماده است. این ماده به شدت منعطف، با کشش عالی و ضربه‌پذیری بالاست. در برابر اکثر اسیدها، بازهای رقیق، آب داغ، مواد شوینده و محلول‌های نمکی پایداری خوبی دارد؛ اما توسط هیدروکربن‌ها، روغن‌ها و مشتقات نفتی سریعاً تخریب می‌شود.
مقاومت شیمیایی، دمایی و فشاری
- دما: -40°C تا +150°C، در درجه بالاتر ساختار سیلینگ تضعیف می‌گردد و پیرشدگی رخ می‌دهد.
- فشار: مقاومت خوب در فشارهای تا 10 بار (بسته به ضخامت و طراحی دیافراگم).
- شیمیایی: عالی در مقابل آب، بخار، اسیدها و بازهای ملایم، محلول‌های کلردار و ازون؛ مناسب برای کاربردهای استخر، آب‌شیرین‌کن و سیستم‌های تصفیه آب.
کاربردهای صنعتی
صنایع آب و فاضلاب، تجهیزات تصفیه آب، صنایع غذایی و لبنی، تولید نوشیدنی، مخازن ذخیره و سیستم‌های بهداشتی. مطابقت با الزامات بهداشتی (FDA، USP VI) آن را به انتخاب اول شیرهای CIP/SIP و خطوط شیر آب تبدیل کرده است.
مزایا در مقایسه با سایر دیافراگم‌ها
- قیمت اقتصادی‌تر نسبت به PTFE و FKM
- انعطاف‌پذیری مکانیکی بسیار بالا
- مقاومت فوق‌العاده در برابر تغییرات شرایط جوی و UV
- عمر مفید طولانی در شرایط عادی کاری و محیط‌های غیر خورنده
معایب
- تخریب سریع در تماس با روغن‌ها و هیدروکربن‌ها
- تحمل دمایی پایین‌تر نسبت به PTFE
- نفوذپذیری بیشتر نسبت به تفلون در حضور گازهای خورنده.
3. دیافراگم FKM (Viton)
ساختار و ویژگی‌های فیزیکی و شیمیایی
FKM یا وایتون، پلیمر فلوروکربنی ساخت شرکت DuPont است. این ماده با درصد بالایی فلوئور و ساختار پیوندی قوی C-F، مقاومتی فوق‌العاده در برابر روغن، سوخت، اسیدها و حلال‌های قوی از خود نشان می‌دهد. سختی بالا (سری‌های 60-90 Shore A)، انعطاف قابل قبول، مقاوت به فشار و تغییر شکل عالی به ویژه در شرایط سیکل فشاری/دبی متغیر دارد.
مقاومت شیمیایی، دمایی و فشاری
- دما: -20°C تا +200°C (در برخی منابع تا 230°C)
- فشار: مقاومت مکانیکی عالی در فشار متوسط تا بالا
- شیمیایی: بسیار مناسب برای اسیدهای قوی (به‌ویژه اسید سولفوریک و نیتریک)، روغن‌ها و سوخت‌ها، اغلب برای صنایع شیمیایی سنگین، نفت و گاز، موتورهای صنعتی و هوافضا تجویز می‌شود.
کاربردهای صنعتی
پتروشیمی، صنایع پالایشگاهی، خطوط انتقال سوخت و هیدروکربن، شیرآلات شیمیایی، واحدهای حرارتی و موتورهای صنعتی، صنایع دارویی و غذایی خاص (در سطوح تماس غیر خورنده، با اخذ تأییدیه‌های FDA و USP).
مزایا در مقایسه با سایر دیافراگم‌ها
- مقاومت شیمیایی گسترده
- تحمل حرارتی و شیمیایی بالاتر از EPDM و NBR
- عدم تورم در معرض روغن‌های صنعتی و سوخت‌ها
- تغییر شکل حداقلی در سیکل‌های طولانی فشار
معایب
- قیمت بالا
- تخریب در تماس با برخی کتون‌ها و استرها و برخی اسیدهای اکسیدکننده قوی
- مقاومت متوسط در برابر آمین‌ها و برخی بازها
- سختی و انعطاف کمتر نسبت به EPDM و NBR.
4. دیافراگم NBR (Nitrile Butadiene Rubber – Buna-N)
ساختار و ویژگی‌های فیزیکی و شیمیایی
NBR یا بولتن (Buna-N)، لاستیک سنتزی است که عمدتاً به علت مقاومت بسیار بالا در برابر روغن‌ها، واسطه سوختی و روان‌کننده‌ها مشهور است. در ساختار آن درصد Acrylonitrile نسبت به Butadiene تعیین‌کننده کیفیت مقاومت شیمیایی و انعطاف‌پذیری است. سطح مدول الاستیک و مقاومت سایشی بالاست اما نسبت به EPDM و FKM مقاومت پایین‌تری در برابر ازون، UV و اکسیداسیون دارد.
مقاومت شیمیایی، دمایی و فشاری
- دما: از -40°C تا 110-120°C
- شیمیایی: فوق‌العاده در مقابل هیدروکربن‌ها و روغن، ضعیف در برابر اسیدها، بازها، کلردارها و نور خورشید.
- فشار: بسیار خوب در سیکل‌های فشار مکرر و داینامیک، رایج برای پمپ و پکرها، جک‌های هیدرولیک و خطوط روغن.
کاربردهای صنعتی
پمپ‌های صنعتی، جک‌ها و سیلندرهای روغن‌بر، واشرهای صنعتی، شیرهای فشار پایین و متوسط، صنایع نفت و گاز و خودرو. در خطوط انتقال آب و محلول‌های ضعیف نیز به شرط عدم تماس با اسید یا باز شدید قابل استفاده است.
مزایا در مقایسه با سایر دیافراگم‌ها
- قیمت پایین
- قابلیت تولید به سادگی و فراوانی
- مقاومت عالی در برابر سیالات نفتی و فشارهای متوالی
- انعطاف بالا در شرایط سیکل دینامیکی
معایب
- محدودیت تحمل دمایی
- حساسیت به نور، ازون و مواد شیمیایی خورنده (اسید قوی و بازها)
- نفوذپذیری نسبتاً بالا و کوتاه‌تر بودن عمر مفید نسبت به PTFE یا FKM در شرایط سخت.
5. دیافراگم TFM (Modified PTFE)
ساختار و ویژگی‌های فیزیکی و شیمیایی
TFM گونه‌ای بهبود یافته از PTFE است که با اضافه‌کردن درصد کمی از پلیمرهای اصلاح‌کننده، ساختاری با چگالی بیشتر، مقاومت در برابر خزشی (Creep) پایین‌تر و آب‌بندی بهبود یافته حاصل می‌شود. این ماده همچنان کلیه خواص بی‌اثر بودن شیمیایی PTFE را حفظ می‌کند ولی انعطاف‌پذیری و خواص مکانیکی آن ارتقا یافته است.
مقاومت شیمیایی، دمایی و فشاری
- همانند PTFE، مقاومت شیمیایی عالی
- تحمل دمایی بالا تا 260°C
- خاصیت آب‌بندی بهتر و مقاومت بیشتر در سیکل‌های دینامیکی
کاربردهای صنعتی
مواردی که همزمان مقاومت شیمیایی استثنایی با تکرار سیکل مکانیکی بالا و پایداری ابعادی نیاز باشد، مانند داروسازی، غذا و بیوتکنولوژی سطح بالا و صنایعی با الزامات استریل متعدد.
مزایا و معایب
برتری اصلی کاهش تصویری از مشکلات PTFE در ترک خوردگی و بهبود انعطاف‌پذیری است؛ اما همچنان هزینه آن از EPDM بالاتر بوده و در طراحی‌های کم تکرار عملکرد بهتری دارد.
6. متریال‌های تخصصی دیگر: SILICONE, TPE, CR و غیره
سیلیکون (VMQ)
اختصاصاً برای دماهای بسیار بالا و پایین (-60°C تا +230°C)، مقاومت به دما و انعطاف‌پذیری بسیار زیاد اما حساسیت به روغن و سوخت دارد. عمدتاً در صنایع دارویی، غذایی و پزشکی و تولید آب فوق خالص کاربرد دارد.
TPE (Thermoplastic Elastomer)
قابلیت بازیافت، انعطاف و مقاومت سایشی مناسب ولی مقاومت شیمیایی آن از PTFE پایین‌تر است و برای دماهای متوسط مورد استفاده قرار می‌گیرد. مناسب برای کاربردهای سبز و خطوط با بودجه محدود است.
کلروپرن (CR/Neoprene)
مقاوم نسبت به شعله، اکسیداسیون، روغن‌های متوسط، مناسب کاربردهای عمومی صنعتی و آب‌بندی متوسط.
مقایسه جامع متریال‌های اصلی دیافراگم شیر دیافراگمی
| متریال | مقاومت شیمیایی | دمای کاری (°C) | فشار کاری (bar) | انعطاف‌پذیری | قیمت نسبی | کاربردهای غالب |
|---|---|---|---|---|---|---|
| PTFE | عالی، تقریبا کلیه مواد | -200 تا +260 | 10-15 | کم تا متوسط | بسیار بالا | اسید/باز قوی، داروسازی، غذا، شیمیایی |
| TFM | عالی | تا +260 | ≤ 15 | متوسط | بسیار بالا | بیوتکنولوژی، داروسازی با سیکل بالا |
| EPDM | خوب (آب، اسید/باز ملایم) | -40 تا +150 | 10 | بسیار بالا | اقتصادی | تصفیه آب، صنایع غذایی، CIP/SIP |
| FKM/Viton | عالی (اسید، روغن، سوخت) | -20 تا +200 | 10 | متوسط | بالا | صنایع شیمیایی، نفت، گاز، موتورها |
| NBR | عالی (روغن، سوخت) | -40 تا +110 | 10 | بالا | پایین | پمپ، جک هیدرولیک، خودرو، خطوط فشار متوسط |
| سیلیکون | متوسط (غذا، پزشکی) | -60 تا +230 | 8-10 | بسیار بالا | متوسط | لبنی، غذا، پزشکی و خطوط آب فوق خالص |
| TPE | متوسط | -30 تا +100 | ≤ 10 | بالا | متوسط | شیرآلات عمومی و سیستم‌های بازیافتی |
| CR | خوب (سوخت متوسط) | -40 تا +120 | ≤ 10 | خوب | متوسط | صنایع عمومی، آب، خطوط Radon، سامانه‌های صنعتی |
انتخاب دیافراگم مناسب در صنایع مختلف
صنایع دارویی، زیست فناوری و مواد غذایی
- PTFE و TFM: برای خطوط استریل، تحمل CIP/SIP، تماس با اسید و باز قوی، محصولات دارویی یا مواد غذایی حساس الزامی است.
- EPDM: خط شستشو، خطوط Process آب، CIP، همچنین ترکیبی با PTFE برای آب‌بندی برتر در اتوکلاوها.
- سیلیکون: انتخاب مطلوب برای تمیزکاری آسان و انعطاف‌پذیری بالا، به ویژه در اتصالات منعطف و خطوط پرکن.
صنایع شیمیایی، نفت و گاز
- FKM/Viton: برای خطوط حامل اسید قوی، روغن و هیدروکربن‌ها و محلول‌های خورنده خاص.
- PTFE: زمانی که با اسیدهای اکسیدکننده قوی یا مواد شیمیایی خاص سروکار داریم.
- NBR: برای خطوط سوخت و روغن، انواع پمپ روغن و سیالات هیدروکربنی.
آب، فاضلاب، استخرها و محیط‌های بیرونی
- EPDM: به علت تحمل عالی شرایط جوی، آب، مقاومت در برابر کلر و UV، بهترین گزینه است.
- NBR یا CR: در خطوط سودمند برای تماس با روغن و نفت سبک یا سامانه‌های آب‌بند عمومی.
مزایا و معایب متریال‌های مختلف دیافراگم شیر دیافراگمی
| متریال | مزایا اصلی | معایب اصلی |
|---|---|---|
| PTFE | مقاومت شیمیایی و دمایی عالی، قابل استریل، طول عمر بالا | هزینه بالا، انعطاف کمتر، شکنندگی در سیکل زیاد |
| EPDM | انعطاف مکانیکی، قیمت ارزان، مقاومت به آب و UV | حساسیت به روغن و سوخت، مقاومت شیمیایی محدود |
| FKM | مقاومت عالی به روغن/اسید، تحمل حرارتی بالا | قیمت بالا، سختی بیشتر، شکنندگی در کتون‌ها |
| NBR | مقاومت روغن و سوخت بالا، قیمت مناسب | تحمل دمایی محدود، حساس به شرایط جوی |
| TFM | خصوصیات PTFE با انعطاف بیشتر | هزینه بالا، گاهی فقط در سایزهای خاص موجود |
| سیلیکون | دمای کار وسیع، غیرسمی، انعطاف و شکل‌پذیری عالی | مقاومت کم به روغن و سوخت، عمر کمتر در سیکل زیاد |
| TPE | انعطاف خوب، سازگاری محیطی، قیمت مناسب | مقاومت شیمیایی کمتر از PTFE، دمای محدود |
نتیجه‌گیری
انتخاب دیافراگم مناسب در شیرهای دیافراگمی تابعی از دانش به‌روز درباره ترکیب شیمیایی، شرایط کاری، الزامات بهداشت، قابلیت استریل، فشار و دمای خط است. برندهایی مانند Burkert، GEMÜ و Donjoy هرکدام ضمن پوشش کامل طیف مواد پرکاربرد (PTFE، EPDM، FKM، NBR، TFM و سیلیکون) با تأکید بر سفارشی‌سازی و بهبود کیفیت، سهم مناسبی در بازار ایران را در اختیار دارند.
بهترین راهکار در شرایط خاص ترکیب دانش شیمیایی-مهندسی، جدول‌های مقاومت شیمیایی و دمایی، استانداردهای بهداشتی و توصیه‌های تولیدکننده است تا هم الزامات قانونی رعایت شده و هم هزینه‌های نگهداری و توقفات پیش‌بینی نشده به حداقل برسد.
