مقدمه
در صنایعی مانند داروسازی، غذایی، شیمیایی و نفت و گاز، اندازه‌گیری دقیق فشار و سطح سیالات بدون آلودگی یا آسیب به تجهیزات، امری ضروری است. دیافراگم سیل (سیل دیافراگمی) به عنوان یک رابط ایمن بین سیال فرآیند و تجهیزات اندازه‌گیری فشار (مانند ترانسمیترها) عمل می‌کند. این مقاله به بررسی دقیق‌تر انواع، کاربردها، نحوه انتخاب و نصب دیافراگم سیل می‌پردازد.
معرفی کامل دیافراگم سیل و اصول عملکرد
دیافراگم سیل یک صفحه انعطاف‌پذیر است که به عنوان مانعی بین محیط فرآیند و تجهیزات اندازه‌گیری فشار عمل می‌کند. این صفحه فشار سیال را دریافت کرده و آن را از طریق یک سیال انتقال‌دهنده (Transfer Fluid) به سنسور فشار منتقل می‌کند.
مکانیسم انتقال فشار:
- فشار سیال به دیافراگم انعطاف‌پذیر اعمال می‌شود.
- دیافراگم این فشار را به سیال انتقال‌دهنده (معمولاً سیلیکون، گلیسیرین یا روغن‌های مخصوص) منتقل می‌کند.
- سیال انتقال‌دهنده فشار را بدون تماس مستقیم، به سنسور ترانسمیتر می‌رساند.

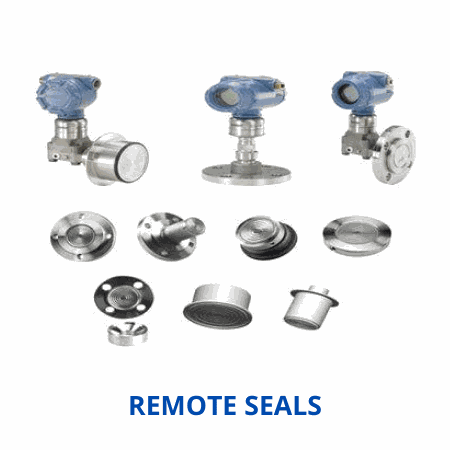

انواع دیافراگم سیل بر اساس طراحی و کاربرد
| نوع دیافراگم سیل | کاربرد اصلی | مزایا |
|---|---|---|
| فلنجی | مخازن تحت فشار بالا | مقاومت مکانیکی بالا |
| رزوه‌ای | سیستم‌های با فشار متوسط | نصب آسان و مقرون‌به‌صرفه |
| جوشی | محیط‌های خورنده و دمای بالا | آب‌بندی کامل بدون نشتی |
| سانتریفیوژی | سیالات ویسکوز و ذرات جامد | جلوگیری از گرفتگی |
مواد متداول در ساخت دیافراگم سیل و کاربردها
- استنلس استیل ۳۱۶L: صنایع غذایی و دارویی (غیرخورنده)
- هاستلوی C276: محیط‌های بسیار خورنده (اسیدها، کلریدها)
- تانتالیوم: مقاوم در برابر اسیدهای قوی مانند اسید سولفوریک
- مونل: مقاوم در برابر آب دریا و محیط‌های قلیایی
- PTFE (تفلون): پوشش‌دهی برای محیط‌های شیمیایی بسیار خورنده
- الیاف کربن: فشارهای فوق‌العاده بالا (بالای ۴۰۰ بار)
نحوه انتخاب diaphragm seal
۱. سیال فرآیند: خورندگی، ویسکوزیته و ذرات جامد
۲. دمای کاری: انعطاف‌پذیری دیافراگم در دماهای مختلف
۳. فشار کاری: مقاومت مکانیکی دیافراگم و بدنه
۴. ملاحظات بهداشتی: مطابقت با استانداردهای FDA (صنایع غذایی و دارویی)
۵. انواع اتصال: فلنجی، رزوه‌ای، جوشی یا سانتریفیوژی
نصب و راه‌اندازی
- نصب عمودی: جلوگیری از ایجاد حباب هوا در سیستم
- کالیبراسیون همزمان: با ترانسمیتر فشار برای دقت بیشتر
- پر کردن بدون حباب: استفاده از پمپ خلا برای پر کردن سیال انتقال‌دهنده
- بررسی دوره‌ای: انعطاف‌پذیری دیافراگم و عدم وجود نشتی
مزایای کلیدی Diaphragm seal
- حفاظت از ترانسمیتر: افزایش طول عمر تجهیزات گران‌قیمت
- کاهش هزینه‌های تعمیر و نگهداری: جلوگیری از تماس مستقیم سیال خورنده با سنسور
- انعطاف‌پذیری در نصب: امکان نصب ترانسمیتر در محل مناسب‌تر
- سازگاری با استانداردهای بهداشتی: مطابقت با الزامات صنایع غذایی و دارویی (۳-A, FDA)
معایب و چالش‌های احتمالی
- هزینه اولیه بالا: نسبت به اندازه‌گیری مستقیم
- اثر دما بر دقت: انبساط و انقباض سیال انتقال‌دهنده
- نیاز به کالیبراسیون دقیق: به دلیل وجود سیال اضافی در سیستم
- محدودیت در پاسخ دینامیکی: کاهش سرعت پاسخگویی در مقایسه با اندازه‌گیری مستقیم

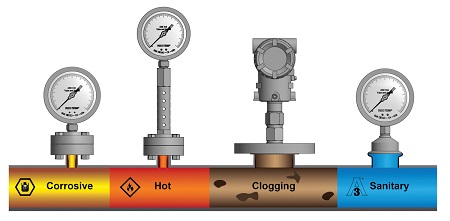

کاربردهای آب بند دیافراگمی
- صنایع داروسازی: اندازه‌گیری فشار در بیوراکتورها بدون آلودگی
- صنایع غذایی: اندازه‌گیری سطح در مخازن شیر، روغن و نوشیدنی
- صنایع شیمیایی: اندازه‌گیری فشار در مخازن اسید و مواد خورنده
- نفت و گاز: اندازه‌گیری فشار در خطوط لوله حاوی نفت خام و گاز
- انرژی هسته‌ای: اندازه‌گیری در محیط‌های پرتوزا
نتیجه‌گیری
دیافراگم سیل نه تنها یک ابزار حفاظتی، بلکه یک راه‌حل ضروری برای اندازه‌گیری دقیق و ایمن در صنایع حساس است. انتخاب مناسب جنس دیافراگم، نوع اتصال و سیال انتقال‌دهنده، به طور مستقیم بر دقت و طول عمر سیستم اندازه‌گیری تاثیر دارد. با بهکارگیری دیافراگم سیل، می‌توان از آلودگی سیال فرآیند و آسیب به تجهیزات جلوگیری کرد که در نهایت منجر به کاهش هزینه‌های عملیاتی و افزایش قابلیت اطمینان سیستم می‌شود.
برای انتخاب بهینه‌ترین diaphragm seal، همیشه با مهندسین مجرب مشورت کرده و به کاتالوگ‌های سازندگان معتبر مانند یوکوگاوا (برای مدل‌هایی مانند EJAC80E) مراجعه کنید.
