شارژ کنترلر خورشیدی و نحوه عملکرد نوع PWM و MPPT

استفاده از انرژی خورشیدی به عنوان یکی از مؤثرترین راهکارهای تولید انرژی پاک و پایدار در دهه‌های اخیر توسعه چشمگیری یافته‌است. یکی از اجزای کلیدی هر سیستم فتوولتائیک (PV) که تضمین‌کننده کارکرد ایمن، بهینه و با دوام طولانی سیستم است، شارژ کنترلر خورشیدی می‌باشد. شارژ کنترلرها نه‌تنها حفاظت از باتری‌ها را برعهده دارند، بلکه بهره‌وری کلی سیستم را نیز تحت تاثیر قرار می‌دهند و نقشی اساسی در مدیریت انرژی ذخیره شده ایفا می‌کنند.

در این مقاله، ضمن بررسی مفاهیم پایه شارژ کنترلرهای خورشیدی، انواع اصلی (PWM و MPPT)، نحوه عملکرد هریک، مزایا و معایب و کاربردها را تحلیل خواهیم کرد. علاوه بر این، به طور اختصاصی به برند برجسته EPEVER، تاریخچه، محصولات کلیدی و فناوری‌های مدرن آن اشاره خواهد شد؛ مسائلی چون راهنمای نصب، پیکربندی و پروژه‌های نمونه با این برند نیز پوشش داده می‌شود.

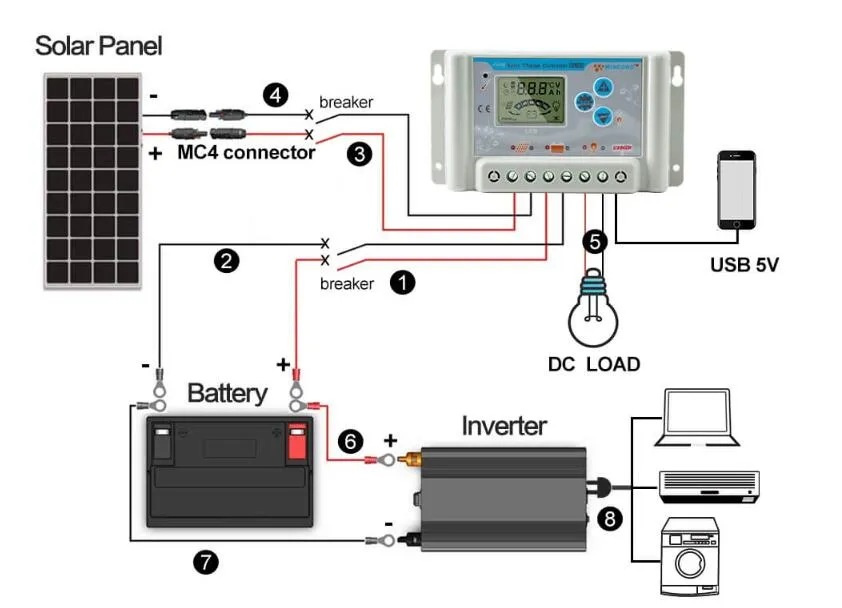

کارکرد اساسی شارژ کنترلر خورشیدی

شارژ کنترلر خورشیدی (Solar Charge Controller)، دستگاهی الکترونیکی است که وظیفه کنترل جریان و ولتاژ انتقالی از پنل‌های خورشیدی به باتری‌ها را برعهده دارد. این کنترلرها نقش حیاتی در محافظت از باتری‌ها ایفا می‌کنند: از شارژ بیش از حد، دشارژ عمیق، جریان برگشتی شبانه (که می‌تواند موجب تخلیه ناخواسته باتری شود)، اتصال کوتاه و بار اضافی جلوگیری کرده و سبب افزایش عمر مفید تجهیزات ذخیره‌ساز می‌شوند.

عمده کارکردهای شارژ کنترلر را می‌توان چنین خلاصه کرد:

• کنترل ولتاژ شارژ: جلوگیری از شارژ بیش‌ازحد باتری باتوجه به ولتاژ توصیه‌شده برای هر نوع باتری.
• جلوگیری از دشارژ عمیق: قطع بار زمانی که ولتاژ باتری زیر حد ایمن قرار می‌گیرد.
• کنترل جریان: تنظیم جریان در حال شارژ متناسب با ظرفیت و وضعیت باتری.
• جلوگیری از جریان معکوس: جلوگیری از برگشت جریان به پنل‌ها و اتلاف انرژی در هنگام نبود نور خورشید.
• مدیریت بار مصرفی: در مدل‌های پیشرفته‌تر، امکان قطع یا محدودسازی بارهای مصرفی جهت محافظت از باتری فراهم است.
• نمایش اطلاعات عملکرد: بسیاری از مدل‌ها دارای نمایشگر LCD یا قابلیت مانیتورینگ از راه دور هستند.

در شرایط متغیر محیطی (مانند تغییر دما و سطوح تابش)، کنترلر بهینه می‌تواند پارامترهای عملیاتی را برای ماکسیمم کردن بهره‌وری و حفاظت بهتر تنظیم کند.

اهمیت شارژ کنترلر در سیستم‌های فتوولتائیک

هر جا باتری در یک سیستم خورشیدی به کار رفته باشد، شارژ کنترلر ضرورت می‌یابد. چرا که:

• محافظت از باتری‌ها: باتری‌ها گران‌ترین جزء سیستم خورشیدی‌اند و در نبود کنترلر به سرعت آسیب می‌بینند یا عمرشان کاهش می‌یابد.
• افزایش بازدهی سیستم: با اعمال الگوریتم‌های شارژ پیشرفته و تنظیم دقیق ولتاژ و جریان، مقدار انرژی ذخیره‌ شده بیشتر و کارایی سیستم بالاتر می‌رود.
• افزایش ایمنی: شارژ کنترلر از وقوع آتش‌سوزی، داغ شدن باتری و حتی انفجار جلوگیری می‌کند.
• پایداری برق در مناطق دورافتاده: در مناطق روستایی و فاقد شبکه برق پایدار، شارژ کنترلر نقش اساسی در تامین انرژی قابل اطمینان دارد.

این کنترلرها همچنین در سیستم‌های هیبرید (خورشیدی-دیگر منابع مثل باد)، سیستم‌های مخابراتی، کشاورزی، صنایع و ابزارهای سیار کاربرد دارند و بدون حضورشان بهره‌برداری ایمن و قابل اتکا از انرژی خورشیدی مقدور نخواهد بود.

انواع شارژ کنترلر خورشیدی: PWM و MPPT

در بازار جهانی، دو دسته اصلی شارژ کنترلر خورشیدی رایج هستند که هریک بر اساس تکنولوژی متفاوتی پایه‌گذاری شده‌اند: PWM (مدولاسیون پهنای پالس) و MPPT (ردیابی نقطه توان بیشینه).

شارژ کنترلر PWM: تکنولوژی، نحوه عملکرد و ویژگی‌ها

شارژ کنترلر PWM بر اساس روش مدولاسیون پهنای پالس عمل می‌کنند: با کاهش تدریجی جریان شارژ (پالس‌های وصل و قطع سریع)، ولتاژ شارژ ورودی به باتری را متناسب با سطح شارژ تنظیم می‌نمایند. به عبارت ساده، آنها یک سوییچ خودکار دیجیتال میان پنل و باتری ایجاد می‌کنند که با تغییر مدت‌زمان روشن بودن (Duty Cycle) پالس‌ها، جریان ورودی را کنترل می‌کنند.

در سناریوی ایده‌آل، وقتی ولتاژ پنل کمی بالاتر از ولتاژ باتری است (مثلاً پنل 17V و باتری 12V)، PWM مجموعاً حدود 70–80% انرژی ورودی را به باتری منتقل می‌کند و مابقی انرژی به ‌صورت گرما و اتلاف از بین می‌رود.

فرایند شارژ مرحله‌ای نیز در این کنترلرها معمول است: Bulk (شارژ سریع در ابتدا)، Absorption (کاهش جریان و ثابت نگه داشتن ولتاژ تا رسیدن به 100%)، Float (شارژ قطره‌ای جهت نگهداری شارژ کامل) برای باتری‌های سرب اسیدی اجرا می‌شود.

مزایا و معایب PWM

مزایا:

• سادگی و قیمت پایین: ایده‌آل برای سیستم‌های کوچک و بودجه محدود.
• پایداری و دوام زیاد: به علت ساختار ساده، نرخ خرابی پایین و عمر الکترونیکی بالا دارند.
• مصرف برق پایین و قابلیت اطمینان مطلوب.

معایب:

• بهره‌وری پایین نسبت به MPPT، به ویژه در اختلاف ولتاژ زیاد پنل و باتری (با افزایش ولتاژ پنل نسبت به باتری، انرژی اتلافی زیاد است).
• امکان طراحی صرفاً برای سیستم‌هایی که ولتاژ پنل و باتری تقریبا یکسان باشد؛ یعنی محدودیت تنوع در پنل‌های استفاده شده.
• عدم سازگاری بهینه با باتری‌های لیتیومی (اکثر مدل‌های PWM برای باتری‌های سرب-اسیدی ساخته‌شده‌اند).

کاربردهای متداول PWM

این کنترلرها بیشتر در سیستم‌های کوچک خانگی، کاربردهای روستایی، برق‌رسانی برای روشنایی خیابانی، پمپ‌های خورشیدی، دوربین‌های مداربسته و سیستم‌های کمپینگ قابل حمل به کار می‌روند.

شارژ کنترلر MPPT: تکنولوژی، نحوه عملکرد و ویژگی‌های فنی

MPPT به معنی ردیابی نقطه توان بیشینه، فناوری پیشرفته‌تر و با راندمان بالاتر است. کنترلر MPPT، ولتاژ و جریان تولیدی توسط پنل را به طور مستمر اندازه‌گیری می‌کند تا نقطه‌ای را که حاصل‌ضرب جریان و ولتاژ ماکسیمم (موسوم به Maximum Power Point) است شناسایی و در همان نقطه سیستم را نگه‌دارد.

این کنترلرها با استفاده از الگوریتم‌هایی چون Perturb and Observe یا Incremental Conductance، ولتاژ و جریان ورودی را بهینه می‌کنند، به گونه‌ای که حتی اگر ولتاژ و جریان پنل نسبت به نیاز باتری متفاوت باشد (مثلاً پنل 36V و باتری 12V)، کنترلر ولتاژ اضافی را به جریان تبدیل کرده و عملاً اتلاف را به حداقل می‌رساند.

بازدهی شارژ کنترلرهای MPPT غالباً 94–99% ذکر می‌شود؛ یعنی تا 30% انرژی بیشتر دریافت می‌گردد، به ویژه در سیستم‌های با پنل‌های ولتاژ بالا یا در شرایط محیطی تغییرپذیر (ابر، سایه، دمای پایین).

مزایا و معایب شارژ کنترلر MPPT

مزایا:

• بهره‌وری بالا حتی در شرایط نوری متغیر و دمای پایین: تبدیل حداکثر انرژی تولیدی پنل به شارژ مفید برای باتری.
• سازگاری با پنل‌ها و باتری‌های متفاوت (شامل لیتیوم): مناسب برای توسعه ظرفیت سیستم و ابزارهای مدرن با نیازهای خاص.
• امکان کاهش هزینه سیم‌کشی به علت قابلیت پشتیبانی از ولتاژهای ورودی بالا و کاهش آمپراژ سیم‌ها.
• مدیریت هوشمند بار و حفاظت‌های پیشرفته: برخی مدل‌ها قابلیت مانیتورینگ آنلاین و سناریوهای هوشمند دارند.

معایب:

• قیمت بالاتر نسبت به PWM، پیچیدگی بیشتر و ابعاد بزرگتر (معمولاً 2 تا 3 برابر قیمت).
• نیاز به دانش فنی بالاتر برای نصب و پیکربندی تخصصی (به‌علت تنظیمات بیشتر و انعطاف بالاتر).

کاربردهای متداول MPPT

در سیستم‌های متوسط تا بزرگ (خانگی، صنعتی، مزارع خورشیدی، تجهیزات مخابراتی، ایستگاه‌های شارژ خودرو، پروژه‌های برق‌رسانی روستایی و مناطق سردسیر) که مدیریت هوشمند و ظرفیت زیاد یا راندمان حداکثری نیاز است، کنترلر MPPT گزینه برتر محسوب می‌شود. همچنین در کاربردهای ترکیبی مثل میکروگریدها، هیبرید خورشیدی-دیزلی یا سیستم‌های دورافتاده به علت انعطاف‌پذیری، بسیار محبوب است.

جدول مقایسه انواع شارژ کنترلرها: ویژگی‌ها، مزایا و معایب

توضیحات جدول: همان‌گونه که در منابع متعدد آمده است، بهره‌وری MPPT در شرایطی با اختلاف ولتاژ بالا بین پنل و باتری، عملکرد در شرایط متغیر محیطی و امکان مانیتورینگ و توسعه سیستم، مانع از برتری مطلق کنترلرهای کم‌هزینه PWM می‌شود و هر یک در سناریو خاص قابل توصیه هستند.

روند بازار و پیش‌بینی‌های آینده شارژ کنترلرهای خورشیدی

مطابق داده‌های بازار جهانی، ارزش بازار شارژ کنترلرهای خورشیدی تا سال 2030 تا بیش از 7 میلیارد دلار خواهد رسید و رشد CAGR حدود 18.9% در بازه 2025 تا 2030 پیش‌بینی می‌شود. گسترش استفاده از انرژی‌های تجدیدپذیر، کاهش قیمت تجهیزات، سیاست‌های مشوق دولتی و توسعه بازار کشورهای آسیایی، موتور رشد این صنعت هستند.

در فاز فعلی، کنترلرهای PWM با سهم حدود 45 درصدی بازار به خاطر سادگی و قیمت پایین در سیستم‌های کوچک همچنان تقاضای بالا دارند اما با پیشرفت فناوری و کاهش هزینه‌های تولید، کنترلرهای MPPT سهم بازار بالاتری را در نصب‌های متوسط تا بزرگ به خود اختصاص داده‌اند.

نوآوری‌های مهم بازار شامل:

• افزایش بهره‌وری، الگوریتم‌های پیشرفته MPPT با یادگیری ماشین و هوش مصنوعی برای ردیابی دقیق‌تر نقطه توان بیشینه
• اتصال‌پذیری هوشمند با IoT برای مانیتورینگ و کنترل از راه دور
• طراحی‌های مقاوم برای شرایط محیطی سخت، مثل IP33 تا IP65
• پشتیبانی از باتری‌های لیتیومی با نیازهای شارژ پیچیده‌تر
• کاهش ابعاد (Miniaturization) و پیشرفت‌های ارتباطی (Bluetooth، Wi-Fi، Cloud)
• توسعه کنترلرهای هیبرید با قابلیت مدیریت چند منبع انرژی

چالش‌ها و روندهای آینده:

• رقابت با فناوری‌هایی همچون میکرواینورتر و بهینه‌سازهای توان
• الزامات استانداردسازی، مقررات ایمنی و امنیت سایبری در کنترلرهای هوشمند IoT
• ظهور محصولات ترکیبی با قابلیت پشتیبانی از منابع انرژی مختلف (باد، خورشید، شبکه، دیزل)
• تاکید بر کنترل هوشمند باتری و مانیتورینگ شرایط عملکردی به‌منظور نگهداری پیشگیرانه برای افزایش عمر و کاهش هزینه‌های نگهداری.

بررسی تخصصی برند EPEVER

تاریخچه و جایگاه برند EPEVER

EPEVER (Beijing Epsolar Technology)، در سال 2007 در پکن تاسیس شد و طی کمتر از دو دهه به یکی از پیشگامان تولید شارژ کنترلر خورشیدی در حوزه سیستم‌های آف‌گرید و ذخیره‌سازی انرژی تبدیل شده است. این شرکت شبکه‌ای جهانی از بیش از 120 شریک تجاری داشته و محصولاتش در سراسر جهان، از پروژه‌های صنعتی و تجاری تا سیستم‌های خانگی و روستایی مورد استفاده قرار می‌گیرد.

تمرکز اصلی EPEVER روی تولید: شارژ کنترلرهای MPPT و PWM با کیفیت بالا، اینورترهای خورشیدی، باتری‌های لیتیومی، سیستم‌های ذخیره‌سازی انرژی و تجهیزات جانبی مرتبط است. محصولات EPEVER با استانداردهای بین‌المللی (ISO9001/14001/45001، CE، ROHS، FCC، UL) مطابقت کامل دارند و نوآوری، کیفیت و قیمت رقابتی از عوامل موفقیت این برند است.

محصولات برجسته EPEVER و ویژگی‌های فنی

برند EPEVER با ارائه سری‌هایی چون Tracer AN، XTRA و iTracer رهبری فناوری را در بازار کنترلرهای MPPT به دست گرفته است. این محصولات مشخصات فنی بی‌نظیر، امنیت بالا و انعطاف‌پذیری را برای پروژه‌های مختلف از کوچک تا صنعتی فراهم می‌کنند.

سری Tracer AN

• فناوری MPPT پیشرفته با راندمان ردیابی نقطه بیشینه بیش از 99.5% و راندمان شارژ تا 98%.
• پشتیبانی از ولتاژهای باتری 12/24/36/48 ولت و جریان‌های 10 تا 100 آمپر با توجه به مدل.
• پشتیبانی از انواع باتری‌ها: سرب اسیدی، ژل، AGM و لیتیومی (LiFePO4).
• نمایشگر LCD برای مانیتورینگ، پشتیبانی از پروتکل ارتباطی RS485 و Modbus جهت مانیتورینگ و کنترل از راه دور.
• قابلیت تنظیم پارامترهای شارژ، جبران دمای باتری و کنترل چندحالته بار مصرفی (مانند Street Light یا سیستم‌های مانیتورینگ).
• حفاظت‌های جامع الکترونیکی: اضافه ولتاژ، اضافه جریان، اتصال کوتاه، دمای بیش از حد، معکوس بودن قطبیت.

مدل XTRA

• نسل جدید کنترلرهای MPPT با ورودی ولتاژ بالا، سازگاری با باتری‌های لیتیوم و BLE (Bluetooth) برای تنظیمات آسان.
• پوشش IP33، عملکرد گرمایی پایدار تا دمای بالا، مجهز به عملکرد خروجی ولتاژ ثابت برای تامین بار حتی با قطع برق باتری.
• مصرف خودکار پایین، قابلیت شبکه شدن و اتصال Wi-Fi یا 4G برای مدیریت از راه دور.

سری iTracer

• طراحی برای پروژه‌های صنعتی با جریان شارژ تا 100 آمپر، پشتیبانی از انواع باتری و سیستم‌های مانیتورینگ حرفه‌ای.
• پشتیبانی از باتری‌های لیتیوم، سیستم‌های دورافتاده و کاربردهای سنگین.

محصولات دیگر EPEVER

علاوه بر کنترلرها، EPEVER اینورترهای سینوسی خالص (up to 30kW)، سیستم‌های یکپارچه ذخیره‌سازی انرژی، باتری‌های لیتیوم، و ابزارهای جانبی ارتباطی و سنسورهای دما/ولتاژ نیز عرضه می‌کند.

راهنمای نصب و پیکربندی کنترلرهای EPEVER

مراحل نصب به صورت استاندارد و ایمن (مطابق دستورالعمل رسمی Epever):

1. انتخاب محل مناسب: محیط دارای تهویه مناسب، دور از رطوبت و گرد و غبار.
2. اتصال باتری به کنترلر پیش از هر چیز: تعیین اتوماتیک ولتاژ سیستم توسط کنترلر.
3. اتصال پنل خورشیدی به کنترلر: رعایت قطبیت و ظرفیت مجاز ورودی ولتاژ.
4. اتصال بار (در صورت نیاز): استفاده از خروجی بار مخصوص کنترلر برای آبجکت‌های DC و تعیین حالت کاری بار (دستی، زمان‌بندی شده یا خاموش/روشن براساس نور محیط).
5. تنظیم پارامترهای شارژ متناسب با نوع باتری: برنامه‌ریزی ولتاژ Bulk/Absorption/Float و پارامترهای حفاظتی.
6. استفاده از ابزار ارتباطی (LCD، PC، اپلیکیشن موبایل، بلوتوث یا Wi-Fi) برای مانیتورینگ و اعمال تنظیمات پیشرفته.

نکته: ارتباط با باتری‌ها و بارها باید به ترتیب صحیح و با سیم‌کشی و حفاظت کافی انجام شود، تنظیم سنسور دما برای بهینه‌سازی شارژ و حفاظت از باتری توصیه می‌شود.

موارد کاربرد و پروژه‌های نمونه با استفاده از کنترلرهای EPEVER

بر اساس کیس‌های کاربردی و مستندات پروژه‌ها، کنترلرهای EPEVER در موارد زیر نصب شده‌اند:

• پروژه‌های برق رسانی روستایی در آفریقا، جنوب شرق آسیا و چین: تامین انرژی مدارس، خانه‌های روستایی و سیستم‌های آبیاری خورشیدی.
• سیستم‌های مانیتورینگ محیطی و پایش هواشناسی: تامین انرژی تجهیزات با قابلیت حذف شوک‌های ولتاژی و نوسانات دما.
• کشتی‌ها، قایق‌ها و سامانه‌های ثابت و سیار: پشتیبانی از باتری لیتیومی برای عملکرد شبانه‌روزی تجهیزات ناوبری.
• مراکز صنعتی و مزارع خورشیدی: پشتیبانی از اینورترها، باتری‌های صنعتی و قابلیت مانیتورینگ از راه دور.
• خانه‌های هوشمند و پروژه‌های مسکونی: اجرای سیستم هوشمند انرژی با مانیتورینگ انرژی و ادوات هوشمند.

نوآوری‌ها و تحولات آتی در شارژ کنترلرهای خورشیدی و EPEVER

دنیا به سمت هوشمند شدن کنترلرها پیش می‌رود. محصولات EPEVER در جدیدترین نسل‌ها دارای ویژگی‌هایی چون Bluetooth داخلی، Cloud Monitoring، الگوریتم‌های پیشرفته MPPT با یادگیری ماشین، حفاظت چندسطحی، پارامترهای قابل برنامه‌ریزی و سازگاری با باتری‌های مدرن هستند. توسعه محصولات هیبریدی و کنترلرهای سوپروایزر چندمنبعی، تحقق انرژی خودکار و مدیریت از راه دور، کاهش هزینه نگهداری و افزایش عمر مفید سیستم را برای مصرف‌کنندگان به ارمغان می‌آورد.

جمع‌بندی

شارژ کنترلر خورشیدی، با وجود اینکه جزئی نهان و به ظاهر ساده از سیستم فتوولتائیک است، عملاً ضمانت‌کننده امنیت، بهره‌وری و دوام کل سیستم است. انتخاب صحیح بین کنترلرهای PWM یا MPPT باید متناسب با مقیاس پروژه، شرایط محیطی، بودجه، نوع باتری و نیاز به هوشمندی صورت گیرد. برندهایی چون EPEVER با ارائه محصولات متنوع و نوآورانه، سردمدار توسعه کیفی و کارآمدی انرژی خورشیدی هستند و استمرار این روند موجب تسریع گذار به انرژی‌های تجدیدپذیر خواهد شد.

فرصت‌های آینده شامل یکپارچه‌سازی هرچه بیشتر سیستم‌های ذخیره‌ساز، توسعه الگوریتم‌های پیشرفته MPPT، هوشمندی بیشتر کنترلرها و کاهش قیمت محصولات خواهد بود. کاربران نهایی با انتخاب آگاهانه و بهره‌گیری از راهنمای نصب و مانیتورینگ مناسب، خواهند توانست عمر مفید و کارایی سیستم خود را به حداکثر برسانند و بازار جهانی با تکیه بر نوآوری، به سمت انرژی سبز و پایدار حرکت کند.
