تسمه نقاله مدولار (Modular Belt Conveyors) در دهه‌های اخیر به یکی از مهم‌ترین اجزای فناوری انتقال مواد در صنایع مختلف تبدیل شده‌اند. این نوع تسمه‌ها که از کنار هم قرار گرفتن و قفل شدن ماژول‌های کوچک پلاستیکی یا فلزی تشکیل شده‌اند، به دلیل ویژگی‌های منحصربه‌فرد خود، جایگزین مناسبی برای تسمه‌های سنتی (پارچه‌ای، لاستیکی یا فولادی) محسوب می‌شوند. هدف این مقاله، ارائه تحلیلی جامع از ساختار، مواد ساخت، کاربردها، مزایا و معایب تسمه نقاله ماژولار و معرفی تعدادی از مهم‌ترین تولیدکنندگان جهانی این محصولات است.
تعریف و ساختار تسمه نقاله مدولار

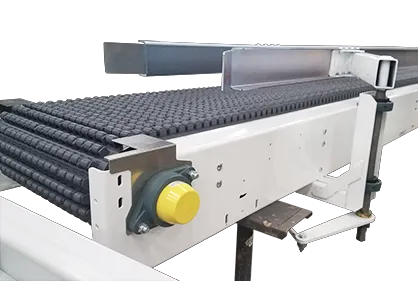

تسمه نقاله مدولار، یک نوع سیستم نقاله است که در آن سطح حرکت‌دهنده یا همان تسمه، نه به صورت یک تکه یکنواخت بلکه از صدها یا هزاران ماژول متصل به هم تشکیل شده است. هر ماژول معمولاً به صورت قطعاتی پلاستیکی یا فلزی قالب‌زده با شکل هندسی خاص ساخته می‌شود و با استفاده از پین‌ها یا میله‌های اتصال‌دهنده به صورت یک صفحه پیوسته درمی‌آید.
این ساختار به تسمه امکان تطبیق‌پذیری بالایی می‌دهد؛ به طوری که هر زمان بخشی از تسمه آسیب ببیند، کافیست همان بخش یا ماژول را تعویض نمود، بدون آنکه نیاز به تعویض کل تسمه باشد. ساختار ماژولار همچنین باعث می‌شود که پیکربندی تسمه – چه از نظر طول، عرض و چه از نظر شکل مسیر (خطوط مستقیم، منحنی، شیب‌دار) – به راحتی قابل سفارشی‌سازی و انطباق با نیازهای فرآیندی باشد.
در قسمت زیرین تسمه، چرخ‌دنده (sprocket)ها بر روی محورها قرار می‌گیرند و ماژول‌ها با درگیر شدن با چرخ‌دنده‌ها “درایو مثبت” را فراهم می‌کنند که یکی از بارزترین تفاوت‌های این تسمه‌ها با تسمه‌های پارچه‌ای مبتنی بر اصطکاک است.
مواد و انواع ماژول‌های تسمه نقاله ماژولار
مواد رایج
- پلی‌اتیلن (PE): انعطاف‌پذیر، مقاوم به شکست در دمای پایین (تا 70- درجه سلسیوس)، مناسب برای محیط‌های سرد و دارای مقاومت شیمیایی بالا اما برای محیط‌های ساینده توصیه نمی‌شود.
- پلی‌پروپیلن (PP): مقاوم در برابر مواد شیمیایی پایه، اسیدها، الکل و نمک، سخت‌تر و مقاوم به خستگی، ولی در دمای پایین شکننده می‌شود. نسخه‌های مقاوم به UV و مقاوم به شعله نیز موجود است.
- آستال (POM یا Acetal): استحکام بالا، مقاومت مطلوب حرارتی، شیمیایی و مکانیکی، اصطکاک پایین؛ مناسب برای سرعت بالا و محیط‌هایی با نیاز به اصطکاک کم (مثلاً بطری‌سازی).
- نایلون: دامنه حرارتی وسیع (از 45- تا 160 درجه سلسیوس)، انعطاف بالا و مقاومت مناسب شیمیایی؛ البته همه تسمه‌ها با این ماده ساخته نمی‌شوند.
- مواد خاص: مواد ضد الکتریسیته ساکن، ضد شعله، تقویت‌شده با الیاف، نسخه‌های قابل آشکارسازی با متال دتکتور برای صنایع غذایی، ترکیبات ویژه غیرچسبنده و….
انواع سطح و طراحی تسمه کانوایر مدولار

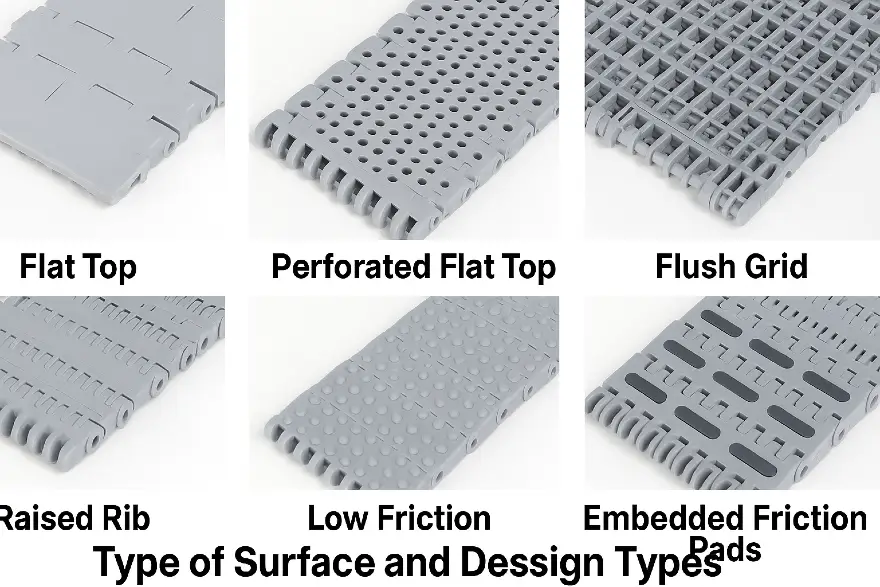

- Flat Top: سطح صاف برای انتقال قطعات ظریف.
- Flush Grid: دارای منافذ جهت عبور هوا یا مایعات؛ مناسب برای خنک‌کاری و شستشو.
- Raised Rib: دارای خطوط برجسته برای انتقال اجسام مرطوب یا نقطه تماس کمتر.
- Roller Top / Nub Top / Grip Top: ایجاد اصطکاک یا حمل بارهای خاص به صورت داینامیک.
- Open Hinge/Closed Hinge: برای قابلیت شستشوی بیشتر یا تناسب با شرایط بارگیری.
تعدیل ابعاد، ارتفاع، ضخامت، انحنای لبه‌ها، وجود گریپ‌ها یا کلت‌ها (Cleats)، گاردهای جانبی و… همگی بسته به نیاز کاربر قابل سفارشی‌سازی هستند.
مزایای تسمه نقاله مدولار
مزایای تسمه نقاله‌های ماژولار قابل توجه و نقش‌آفرین در صنعت هستند:
۱. تعمیر و نگهداری آسان و سریع
به واسطه ساختار ماژولار، در صورت آسیب یا فرسودگی تسمه، فقط بخش مربوط (ماژول آسیب‌دیده) تعویض می‌شود، نه کل تسمه. این ویژگی منجر به کاهش فوق‌العاده زمان توقف تولید و هزینه تعمیرات می‌گردد.
۲. تمیزکاری و بهداشت بالا
سطوح صاف، دسترسی به درزها و قابلیت جداسازی آسان اجزا موجب بهره‌وری در شستشو می‌شود. مناسب‌ترین گزینه برای صنایع غذایی و دارویی است که رعایت بهداشت و عدم جذب آلودگی حرف اول را می‌زند.
۳. مقاومت به شرایط محیطی (رطوبت، سرما، گرما، مواد شیمیایی)
ماژول‌های پلاستیکی یا فلزی در برابر رطوبت، خوردگی، اکسیداسیون، شوک حرارتی، اسید و باز مقاوم‌اند؛ بنابراین برای شرایط سخت یا متغیر بسیار مناسب هستند.
۴. انعطاف‌پذیری و تطبیق با مسیرهای پیچیده
امکان پیاده‌سازی خطوط مستقیم، منحنی، شیب‌دار، مارپیچ و تنظیم مسیر بدون نیاز به چند تسمه مجزا با قابلیت استفاده از یک موتور قدرتی وجود دارد.
۵. کاهش مصرف انرژی
به دلیل وزن کمتر و کاهش اصطکاک سطحی، مصرف انرژی در این سیستم‌ها نسبت به تسمه‌های سنتی پایین‌تر است. همچنین نیاز به پیش‌تنش تسمه وجود ندارد، در نتیجه موتورها کوچک‌تر و بهره‌ورتر انتخاب می‌شوند.
۶. دوام و عمر خدمت‌دهی بالا
بخش‌های پلاستیکی و فولادی مدرن توان تحمل ضربه، بارهای تکراری و ساییدگی را دارند و در صورت خرابی مجموعه کل سیستم آسیب نمی‌بیند. طول عمر این تسمه‌ها معمولاً بین ۳ تا ۷ سال – بیش از تسمه‌های پارچه‌ای یا لاستیکی – گزارش شده است.
۷. سفارشی‌سازی و تنوع ابعاد، اجزا و خصوصیات سطح
ماژول‌های متنوع، گارد جانبی، Cleat، شیب، بافت‌های ضد لغزش، تشخیص‌دهنده فلز و…، همگی به سادگی در این فناوری قابل لحاظ هستند.
۸. سازگاری با تغییرات خط تولید
افزایش یا کاهش تعداد ماژول‌ها، تغییر مسیر، افزودن انشعاب، به سادگی در کمترین زمان امکان‌پذیر است. این موضوع برای صنایع با نیاز به تنوع راهبردی بسیار کلیدی‌ست.
معایب و محدودیت‌های تسمه نقاله مدولار
اگرچه مزایای تسمه نقاله‌های ماژولار بسیار چشمگیر است، اما این سیستم معایبی نیز دارد که در شرایط خاص بایستی لحاظ شود:
۱. قیمت اولیه بالا
آماده‌سازی ماژول‌ها و مونتاژ تسمه، زمان‌بر و پرهزینه‌تر از تسمه‌های پارچه‌ای است. قیمت خرید اولیه بالاتر است ولی در بلندمدت با کاهش تعمیرات جبران می‌شود.
۲. محدودیت سرعت
تسمه‌های ماژولار در سرعت‌های بالاتر نسبت به تسمه‌های پارچه‌ای صدای بیشتری تولید کرده و احتمال آسیب یا افت عملکرد دارند. عمدتاً برای کاربردهای سرعت متوسط و پایین مناسب‌اند.
۳. پیچیدگی مونتاژ و انتخاب قطعه
هر تسمه دارای Pitch خاص، ضخامت و چرخ‌دنده (sprocket) اختصاصی است؛ لذا هنگام تعویض یا افزودن ماژول باید دقیقاً محصول مناسب انتخاب شود که نیازمند انبار قطعات مناسب و دانش فنی است.
۴. محدودیت در حمل برخی مواد
برای حمل مواد پودر، گرانولی یا بسیار ریز مناسب نیستند؛ زیرا مواد از منافذ تسمه عبور کرده و سبب آلودگی یا گیر کردن می‌شود.
۵. محدودیت طول و ظرفیت بارگذاری
در فواصل طولانی و بارهای سنگین به دلیل ساختار اتصال ماژول‌ها محدودیت وجود دارد و باید از چند خط تسمه یا تقویت‌کننده مخصوص استفاده شود.
۶. احتمال گیر کردن یا تجمع مواد در محل اتصال ماژول‌ها
به ویژه در خطوط غذایی اگر تمیزکاری به‌موقع صورت نگیرد، می‌تواند مشکل‌ساز باشد؛ البته این مشکل نسبت به تسمه‌های سنتی کمتر است اما باید نظارت مستمر انجام شود.
صنایع و شرایط استفاده از تسمه نقاله مدولار
با توجه به ویژگی‌ها و مزایای ذکر شده، تسمه نقاله مدولار کاربرد گسترده‌ای در صنایع مختلف دارند. برخی از شاخص‌ترین صنایع و شرایط استفاده عبارت‌اند از:
- صنایع غذایی و نوشیدنی: خط سورتینگ، بسته‌بندی، انتقال گوشت و مرغ، صنایع لبنی، نان و شیرینی و کنسرو.
- داروسازی و بهداشتی: حمل دارو، قطعات حساس پزشکی، خطوط تولید ویال و آمپول.
- خودروسازی و قطعه‌سازی: خطوط مونتاژ قطعات خودرو، انتقال تایر و قطعات سنگین و سبک.
- لجستیک و انبارداری: خطوط سورتینگ بسته‌ها، توزیع، انتقال کالا به طبقات مختلف انبار.
- الکترونیک: مونتاژ قطعات حساس، خطوط تست محصول، خطوط تولید برد و قطعات رایانه‌ای.
- بسته‌بندی و صنایع چاپ: از شروع تا انتهای فرآیند بسته‌بندی، برش، لیبلینگ و یونیت‌های منحنی و کاهشی و افزایشی مسیر.
- صنایع سردخانه‌ای و تولید نوشیدنی: به دلیل مقاومت زیاد به دمای پایین یا شست‌وشوی با آب سرد.
- صنایع نساجی، لاستیک‌سازی و چوب: جا به جایی مواد خام، نیمه‌ساخته و محصول نهایی.
- صنایع خاص: صنایع شیمیایی (مقاوم به مواد خاص)، آلومینیوم و فلزات (مقاوم به حرارت و ضربه)، بسته‌بندی لوازم آرایشی (تمیزی و عدم انتقال آلودگی).
تسمه نقاله مدولار همچنین در محیط‌های مرطوب، آلوده، یا دارای الزام به شستشوی مداوم (Washdown) استفاده می‌شوند و در صورت نیاز به تعویض سریع (Hygienic Quick Change) بسیار قابل اتکاء هستند.
آشنایی با تولیدکنندگان مطرح جهانی تسمه نقاله ماژولار
در زمینه طراحی و تولید تسمه نقاله مدولار، چند شرکت بزرگ، معتبر و پیشرو در سطح جهان فعالیت می‌کنند که هرکدام بر اساس موقعیت جغرافیایی، فناوری، تنوع محصول و کیفیت، جایگاه ویژه‌ای دارند. در جدول زیر به بخشی از مهم‌ترین تولیدکنندگان جهانی این حوزه اشاره می‌شود:
| نام شرکت | کشور (دفتر مرکزی) | ویژگی‌های محصولات و مزیت رقابتی |
|---|---|---|
| Intralox | آمریکا | مخترع تسمه نقاله ماژولار پلاستیکی، تنوع مدل بالا، کیفیت ممتاز، تخصص در صنایع غذایی، خودرو و بسته‌بندی؛ فناوری ARB (Activated Roller Belt) برای کاربردهای خاص |
| Ammeraal Beltech | هلند (جهانی) | طیف وسیع تسمه‌های ماژولار پلاستیک و فلز؛ برندهای uni و AVE؛ تخصص در خطوط غذایی، اتومبیل، خمیرسازی و نوشیدنی؛ راهکارهای ویژه خطوط منحنی و اسپیرال |
| Habasit | سوئیس | سری HabasitLINK با بیش از ۱۵۰ مدل مختلف؛ دوام بالا، تمیزکاری سریع، طراحی بهداشتی، مقاومت عالی شیمیایی و حرارتی؛ راهکارهای اختصاصی برای غذا، خودرو، داروسازی و… |
| Bando | ژاپن/آلمان/جهان | تسمه نقاله مدولار صنعتی سبک و سنگین، تنوع مواد اولیه، راهکارهای ویژۀ صنعت خودرو، کشاورزی و صنایع سنگین؛ بخش تحقیق و توسعه پیشرفته جهت سفارشی‌سازی |
| Mitsuboshi Belting | ژاپن/آلمان/آمریکا | طراحی تخصصی تسمه کانوایر ماژولار برای صنایع اتومبیل، صنعتی و انتقال قدرت؛ تمرکز بر فناوری پلیمرهای مهندسی، استحکام بالا و عمر طولانی |
| Fenner Dunlop | انگلستان-هلند-آمریکا | تمرکز بر تسمه‌های سنگین وظیفه (heavy-duty) در صنایع معدنی، پتروشیمی، فولاد و بندر؛ عمر خدمت‌دهی بالا، مقاومت مکانیکی و شیمیایی، فناوری اختصاصی برای سکتورهای سخت‌افزاری |
| Forbo Siegling | سوئیس-آلمان | برند Siegling Prolink؛ تسمه‌های ماژولار بادوام و کم‌مصرف، راهکارهای صنایع غذایی، خودرو، تردمیل، لجستیک؛ طراحی ماژول‌های قابل تعمیر، توجه ویژه به پایداری و محیط‌زیست |
| FlexLink | سوئد | تخصص در تسمه نقاله مدولار استنلس استیل بهداشتی، راهکارهای ویژه خطوط غذایی، دارویی و بسته‌بندی؛ مونتاژ سریع، تمیزکاری آسان و ساختار بازشونده؛ راهکارهای کاملاً انعطاف‌پذیر و سفارشی‌سازی |
معرفی اجمالی مهم‌ترین شرکت‌ها
۱. Intralox (ایالات متحده آمریکا)
اینترا لاکس اولین شرکت مخترع تسمه نقاله ماژولار پلاستیکی در جهان است که قدمتی بیش از نیم قرن دارد. این شرکت با ارائه محصولات به بیش از ۱۰۰ کشور، تخصص برجسته‌ای در خطوط غذایی، بسته‌بندی، صنعت خودرو و تایر و همچنین فناوری‌های اختصاصی مانند تسمه‌های ARB دارد. تسمه‌های این برند به دلیل دوام، کیفیت ساخت، قابلیت تمیزکاری بی‌نظیر و خدمات پس از فروش عالی، مرجع بسیاری از طراحان خطوط اتوماسیون است.
۲. Ammeraal Beltech (هلند/بین‌المللی)
این شرکت یکی از غول‌های بازار تسمه نقاله است که با ارائه سبد کامل تسمه کانوایر ماژولار پلاستیکی (با برندهای AVE و uni) برای صنایع غذایی، نوشیدنی، نساجی و صنعت خودرو، جایگاه ویژه‌ای یافته است. تخصص در تولید تسمه‌های منحنی، اسپیرال، صاف، شیب‌دار و ساید فلکس (side flexing) برگ برنده Ammeraal است.
۳. Habasit (سوئیس)
هابازیت سری معروف HabasitLINK را ارائه می‌دهد که بیش از 150 مدل تسمه ماژولار را با ترکیب مواد و ویژگی‌های مختلف تولید می‌کند. تسمه‌های این شرکت در بسیاری از خطوط پیچیده و محیط‌های تمیز (Cleanroom) به‌کار می‌روند و به دلیل نصب و تعمیر سریع و عمر طولانی محبوب‌اند.
۴. Bando (ژاپن/آلمان/جهان)
برند قدیمی Bando نقش عمده‌ای در بازار تسمه‌های صنعتی، خصوصاً صنعت خودرو، معادن و کارخانه‌های سنگین دارد. تنوع محصولات، امکانات گسترده سفارشی‌سازی و تحقیق و توسعه فعال از مزایای این گروه است.
۵. Mitsuboshi Belting (ژاپن/آلمان/آمریکا)
شرکتی چندملیتی با تمرکز بر طراحی و تولید تسمه‌های تخصصی برای صنایع خودرو، انتقال قدرت و نوارهای صنعتی، با قابلیت فنی بالا و قابلیت اطمینان ممتاز در شرایط کاری ویژه.
۶. Fenner Dunlop (انگلستان-هلند-آمریکا)
این گروه یکی از رهبران تسمه‌های سنگین وظیفه در دنیا است که با فناوری‌های اختصاصی در صنایع معدن‌کاری، فولاد و حمل مواد عمده فعالیت می‌کند و تسمه‌های آن‌ها بالاترین مقاومت مکانیکی و عمر خدمت‌دهی را دارند.
۷. Forbo Siegling (سوئیس-آلمان)
برند Siegling Prolink از گروه فوربو، با تمرکز بر نوآوری، کیفیت ساخت عالی و توجه به پایداری زیست‌محیطی، به دلیل دوام بالا، تعمیر آسان و تنوع طرح، سهم خوبی در بازار جهانی دارد.
۸. FlexLink (سوئد)
متخصص راهکارهای خطوط نقاله و اتوماسیون بهداشتی، مناسب صنعت غذا، دارو، بسته‌بندی و نوشیدنی. تسمه‌های استنلس استیل و پلاستیک فودگرید، تمیزکاری و مونتاژ آسان، ساختار انعطاف‌پذیر و تعمیر سریع از مزیت‌های کلیدی این برند است.
حمع‌بندی
تسمه نقاله ماژولار یک انقلاب بزرگ در صنعت انتقال مواد به شمار می‌آید. این سیستم‌ها با بهره‌گیری از ماژول‌های قابل تعویض و ابزارآلات مدرن، به طور قابل توجهی سطح سرمایۀ انسانی، زمان تعمیرات، مصرف انرژی و نرخ خرابی را کاهش می‌دهند. از سوی دیگر، در دنیای مدرن که تولید انعطاف‌پذیر، رعایت بالاترین سطح بهداشت، کاهش ضایعات، بهره‌وری انرژی و سازگاری با فناوری‌های هوشمند مطرح است، تسمه نقاله‌های ماژولار انتخابی هوشمندانه و آینده‌نگرانه برای تولیدکنندگان خطوط اتوماتیک و دستی محسوب می‌شوند.
از منظر رقابت جهانی، تولیدکنندگان بنامی چون Intralox، Ammeraal Beltech، Habasit، Bando، Mitsuboshi، Fenner Dunlop، Forbo Siegling و FlexLink با عرضه محصولات متنوع، فناورانه و کارآمد، مسیر توسعه صنعت انتقال مواد را هموارتر ساخته و در مسیر ادغام فناوری‌هایی همچون IoT، هوش مصنوعی، کاربرد رباتیک و مواد زیست‌سازگار در این حوزه حرکت می‌کنند.
در جمع‌بندی می‌توان گفت؛ انتخاب و پیاده‌سازی تسمه نقاله ماژولار، بسته به شرایط محیطی، الزامات بهداشتی، حجم تولید، نوع محصول و ارزش افزوده بلندمدت، می‌تواند نقش مهمی در تحکیم جایگاه رقابتی هر واحد صنعتی داشته باشد.
